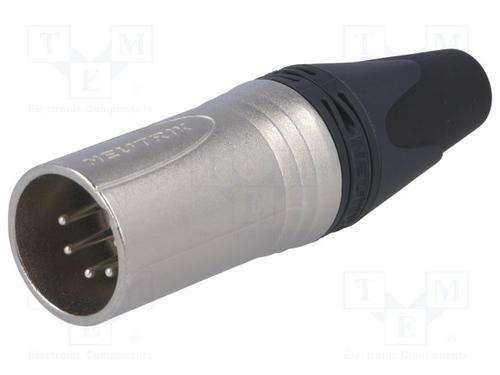

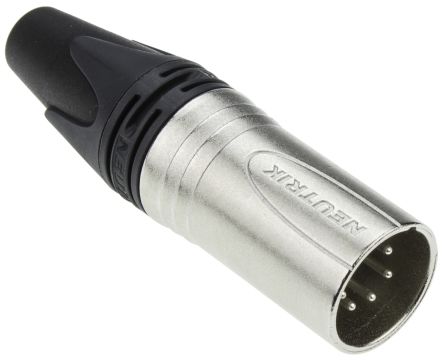

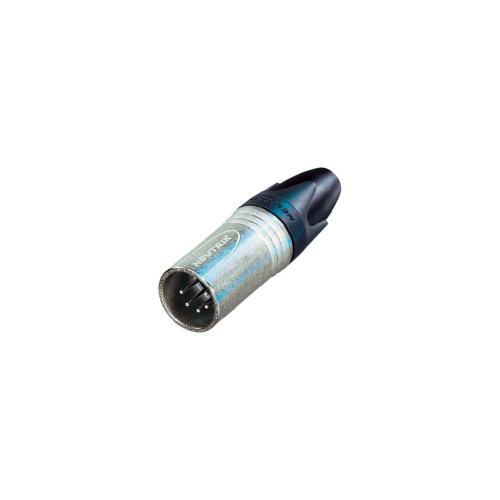

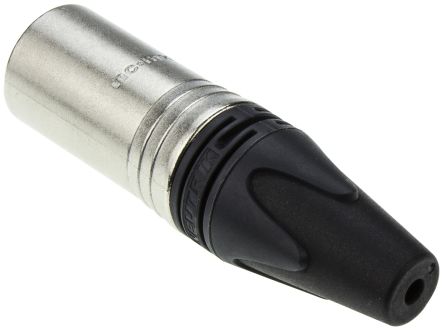

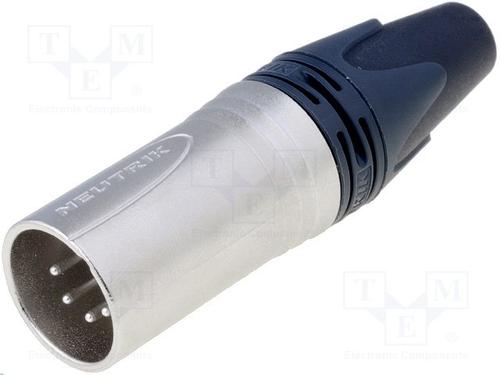

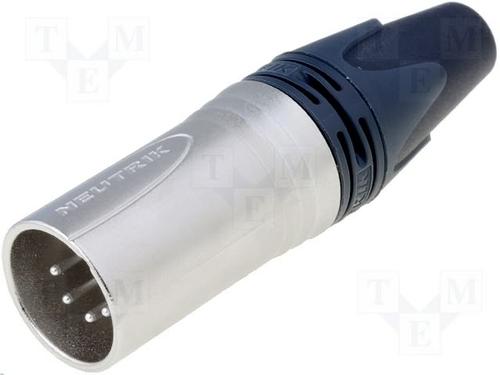

NEUTRIK NC5MXX 音频连接器, XLR, 插头, 5 触点, 电缆安装, 金属主体, 镀银触芯, XX系列
XX 系列 XLR 电缆托架
XX 系列连接器在 25 个可拆卸 XLR 的可重新密封的托盘上提供。
**机械** |
---|---
连接器主体 | 压铸锌/铝
绝缘体 | 聚酯/尼龙
触点 | 铜合金
电镀 | 硬镀银
工作温度 | -30°C → +80°C
插入力 | ≤ 20 N
拔出力 | ≤ 10 N
**电气** |
每个触点的电流 | 3 路 16A，4 路 10A
| 5 和 6 路 7.5 A
| 7 路 6 A
额定电压 | 250 V 交流
测试电压 | 1500 V 交流
触点电阻 | ≤ 3 mΩ
绝缘电阻 | ≥ 109Ω
触点数 5
极性 Male
线规 18.0 AWG
触点电镀 Silver
额定电压AC 150 V
额定电流 7.5 A
绝缘电阻 2000 MΩ
方向 Straight
易燃性等级 UL 94 HB
针脚数 5
接触电阻 3.00 mΩ
拔插次数 1000
触点额定电流 7.50 A
额定电流Max 7.5A/触头
工作温度Max 80 ℃
工作温度Min -30 ℃
额定电压Max 50 V
额定电压 50 V
接触电阻Max 3 mΩ
安装方式 Solder
引脚数 5
封装 Metal
封装 Metal
颜色 Nickel
触点材质 Brass
工作温度 -30℃ ~ 80℃
外壳材质 Zinc Die-Cast
产品生命周期 Active
包装方式 Bulk
制造应用 音频, Audio
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8536694020
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
NC5MXX Neutrik | 当前型号 | 当前型号 |
NC5MXX-BAG Neutrik | 完全替代 | NC5MXX和NC5MXX-BAG的区别 |
AX5M 安费诺 | 类似代替 | NC5MXX和AX5M的区别 |
PSG01576 PRO Signal | 类似代替 | NC5MXX和PSG01576的区别 |
