2SA1774 PNP三极管 -60V -150mA/-0.15A 140MHz 180~390 -500mV/-0.5V SOT-523/EMT3 marking/标记 FR
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| −60V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −50V 集电极连续输出电流ICCollector CurrentIC| −100mA/-0.1A 截止频率fTTranstion FrequencyfT| 140MHz 直流电流增益hFEDC Current GainhFE| 120~560 管压降VCE（sat）Collector-Emitter SaturationVoltage| −500mV/-0.5V 耗散功率PcPoWer Dissipation| 150mW/0.15W Description & Applications| General Purpose Transistor Features • Reduces Board Space • High hFE, 210−460 typical • Low VCEsat < 0.5 V • Available in 8 mm, 7−inch/3000 Unit Tape and Reel 描述与应用| 通用 特点 •缩小板级空间 •高HFE，210-460（典型值） •低VCE（sat）<0.5 V
额定电压DC -50.0 V
额定电流 -100 mA
极性 PNP
耗散功率 150 mW
击穿电压集电极-发射极 50 V
集电极最大允许电流 0.1A
最小电流放大倍数hFE 120
最大电流放大倍数hFE 560
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Surface Mount

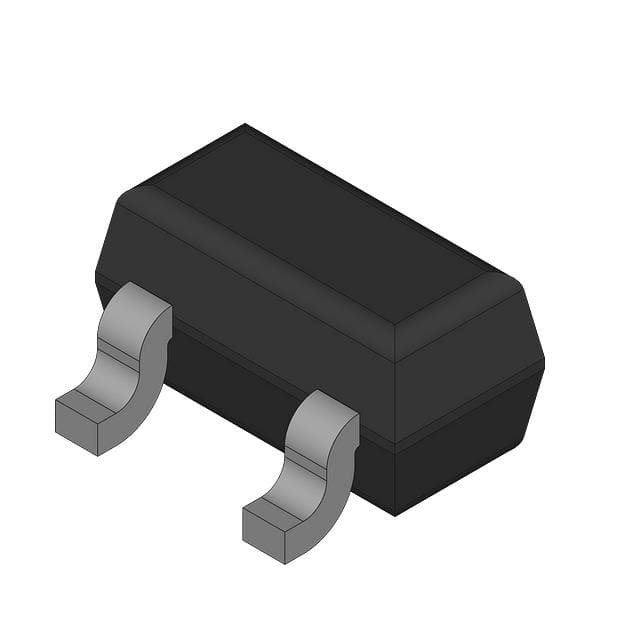

封装 SC-75-3
长度 1.6 mm
宽度 0.8 mm
高度 0.75 mm
封装 SC-75-3
产品生命周期 Unknown
包装方式 Tape
最小包装 3000
制造应用 Reduces Board Space
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
2SA1774 ON Semiconductor 安森美 | 当前型号 | 当前型号 |
2SA1774G 安森美 | 类似代替 | 2SA1774和2SA1774G的区别 |
2SA1774T1G 安森美 | 类似代替 | 2SA1774和2SA1774T1G的区别 |
2DA1774R-7-F 美台 | 功能相似 | 2SA1774和2DA1774R-7-F的区别 |
