ON SEMICONDUCTOR NTJD5121NT1G 双路场效应管, MOSFET, 双N沟道, 304 mA, 60 V, 1 ohm, 10 V, 1.7 V
双 N 通道 MOSFET,
欧时:
ON Semiconductor 双 Si N沟道 MOSFET NTJD5121NT1G, 300 mA, Vds=60 V, 6引脚 SOT-363 SC-88封装
得捷:
MOSFET 2N-CH 60V 295MA SOT363
立创商城:
2个N沟道 60V 295mA Dual N?Channel Power MOSFET with ESD Protection 60V, 295mA, 1.6Ω
e络盟:
双路场效应管, MOSFET, N沟道, 60 V, 304 mA, 1 ohm, SOT-363, 表面安装
艾睿:
Create an effective common drain amplifier using this NTJD5121NT1G power MOSFET from ON Semiconductor. Its maximum power dissipation is 250000 mW. This component will be shipped in tape and reel packaging to allow for effective mounting and safe delivery. This N channel MOSFET transistor operates in enhancement mode. This MOSFET transistor has a minimum operating temperature of -55 °C and a maximum of 150 °C.
Allied Electronics:
NTJD5121NT1G Dual N-channel MOSFET Transistor, 0.3 A, 60 V, 6-Pin SC-88
Chip1Stop:
Trans MOSFET N-CH 60V 0.295A 6-Pin SOT-363 T/R
Verical:
Trans MOSFET N-CH 60V 0.295A 6-Pin SC-88 T/R
Newark:
# ON SEMICONDUCTOR NTJD5121NT1G MOSFET Transistor, Dual N Channel, 304 mA, 60 V, 1 ohm, 10 V, 1.7 V
力源芯城:
60V,0.33A功率MOSFET,集成ESD保护
Win Source:
MOSFET 2N-CH 60V 0.295A SOT363
DeviceMart:
MOSFET N-CH DUAL 60V SOT-363
针脚数 6
漏源极电阻 1 Ω
极性 Dual N-Channel
耗散功率 266 mW
阈值电压 1.7 V
漏源极电压Vds 60 V
连续漏极电流Ids 330 mA, 295 mA
上升时间 34 ns
正向电压Max 1.2 V
输入电容Ciss 26pF @20VVds
额定功率Max 250 mW
下降时间 32 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 266 mW
安装方式 Surface Mount
引脚数 6

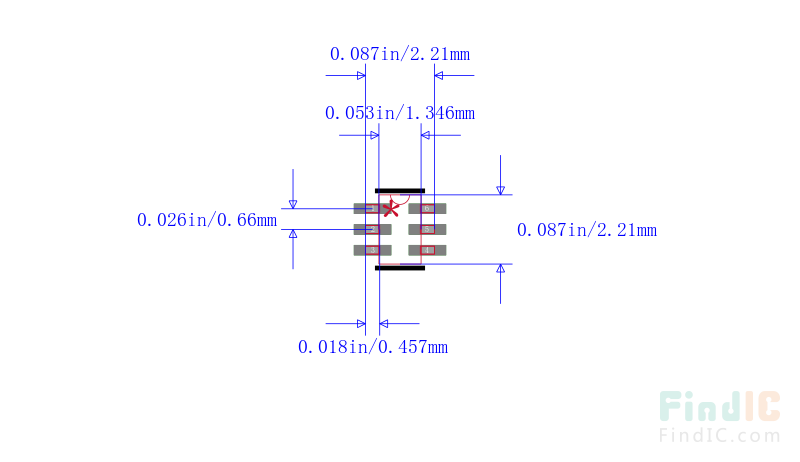

封装 SOT-363
长度 2.2 mm
宽度 1.35 mm
高度 1 mm
封装 SOT-363
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, 电源管理, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
NTJD5121NT1G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
NTJD4001NT1G 安森美 | 功能相似 | NTJD5121NT1G和NTJD4001NT1G的区别 |
FDG6301N 飞兆/仙童 | 功能相似 | NTJD5121NT1G和FDG6301N的区别 |
NTJD5121NT2G 安森美 | 功能相似 | NTJD5121NT1G和NTJD5121NT2G的区别 |
