56100C

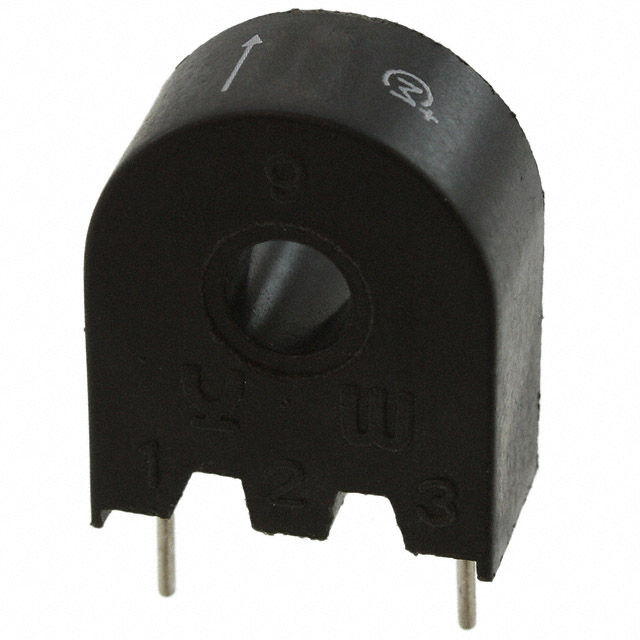

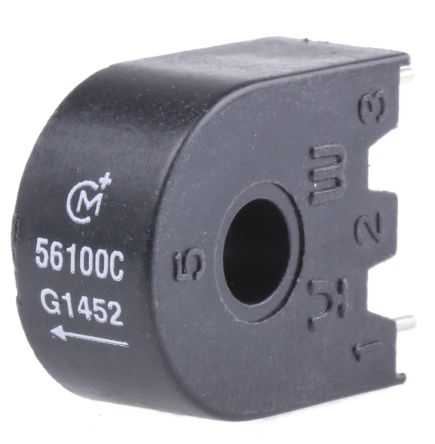

56100C图片1
56100C图片2
56100C图片3
56100C图片4
56100C图片5
56100C图片6
56100C图片7
56100C图片8
56100C图片9
56100C图片10
56100C图片11
56100C图片12
56100C概述

56xxx 系列电缆孔电流感应变压器5600 系列电流感应变压器设计用于监测交流电流 变压器可用于高频电流感应 适用于开关模式电源、电动机控制和电子照明镇流器 提供电缆孔基本和单独或中心拧入辅助通孔安装 ### 高频电流感应变压器

TMS320F280 Piccolo 微控制器

Texas Instruments F2806x Piccolo™ 系列微控制器与高集成控制外围设备一起提供 C28x™ 芯线和控制法加速器 CLA 电源,采用低引脚计数封装。 此系列与之前的基于 C28x 芯线代码兼容,且提供高级别模拟集成。


欧时:
### 56xxx 系列电缆孔电流感应变压器5600 系列电流感应变压器设计用于监测交流电流 变压器可用于高频电流感应 适用于开关模式电源、电动机控制和电子照明镇流器 提供电缆孔基本和单独或中心拧入辅助通孔安装 ### 高频电流感应变压器


得捷:
CURR SENSE XFMR 10A T/H


艾睿:
This 56100C current transformer from Murata Power Solutions reduces large voltage currents to smaller values. It has an operating frequency of 20K to 200K Hz. This current transformer has a minimum operating temperature of -40 °C and a maximum of 85 °C. It has 3 terminals. It has a turn ratio of 1:100. This product is 16.79 mm long, 20.19 mm tall and 8.89 mm deep. The maximum DCR on the primary side is 0.93/1.4 Ohm. It also has a current sense transformer.


安富利:
Current Transformer 1:100 500VDC 0.93Ohm/1.4Ohm Prim. DCR 10000mA Through Hole


Chip1Stop:
Current Transformer 1:100 500VDC 0.93Ohm/1.4Ohm Prim. DCR 18000uH Prim. 10000mA Prim. 3Term. PC Pin Thru-Hole


Verical:
Current Transformer 1:100 500VDC 0.93Ohm/1.4Ohm Prim. DCR 18000uH Prim. 10000mA Prim. 3 Terminal PC Pin Thru-Hole


Newark:
# MURATA POWER SOLUTIONS  56100C  Current Sensing Transformer, 100, 1.4 ohm, 30 mH, 10 A, Through Hole


AMEYA360:
Murata Power Solutions 10A 通孔 变流器, 1:100匝数比


56100C中文资料参数规格
技术参数

频率 20kHz ~ 200kHz

额定电流 10 A

电感 30 mH

输入电流 10 A

隔离电压 500 VDC

电阻DC) 1.4 Ω

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 SIP

外形尺寸

长度 16.79 mm

宽度 8.89 mm

高度 20.19 mm

封装 SIP

物理参数

重量 5.900 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

56100C引脚图与封装图
56100C引脚图
56100C封装图

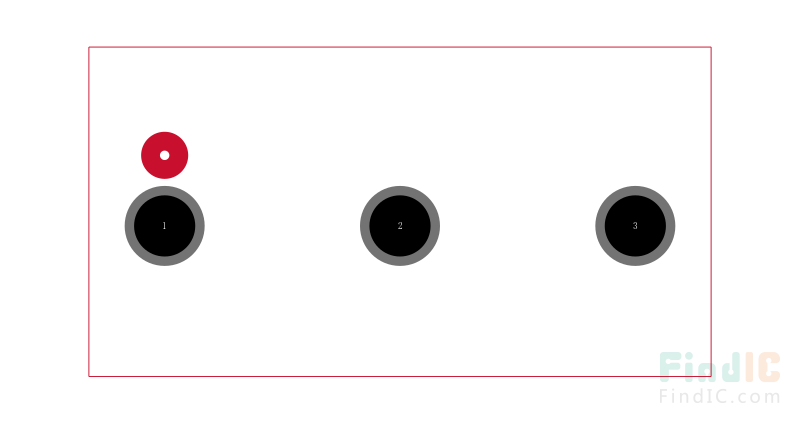

56100C封装焊盘图
在线购买56100C
型号: 56100C
制造商: muRata 村田
描述:56xxx 系列电缆孔电流感应变压器 5600 系列电流感应变压器设计用于监测交流电流 变压器可用于高频电流感应 适用于开关模式电源、电动机控制和电子照明镇流器 提供电缆孔基本和单独或中心拧入辅助通孔安装 ### 高频电流感应变压器
