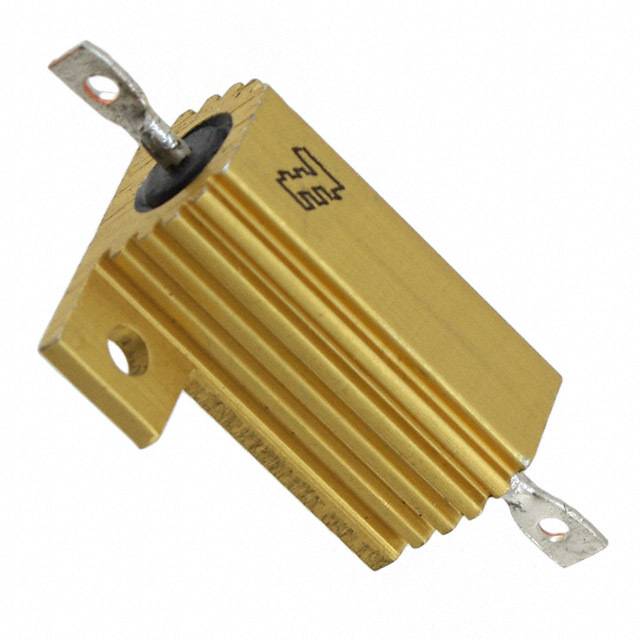

TE CONNECTIVITY / CGS HSA25680RJ 绕线电阻, 5%, 680R, 25W
25W 铝外壳线绕器，HSA 系列
多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：-
制动电阻器
平衡电阻器
电容器充电和断电
消弧
滤波器
电气机械通用
25°C 时功率 | 25W，带散热器
---|---
| 12.5W（不带散热器）
电阻容差 | ±5%
温度系数 | <100Ω = 50ppm/°C,>100Ω = 30ppm/°C
最大工作电压 | 550 V 直流/V 交流（有效值）
绝缘电阻 | 10000MΩ 干
1000MΩ，湿度测试之后

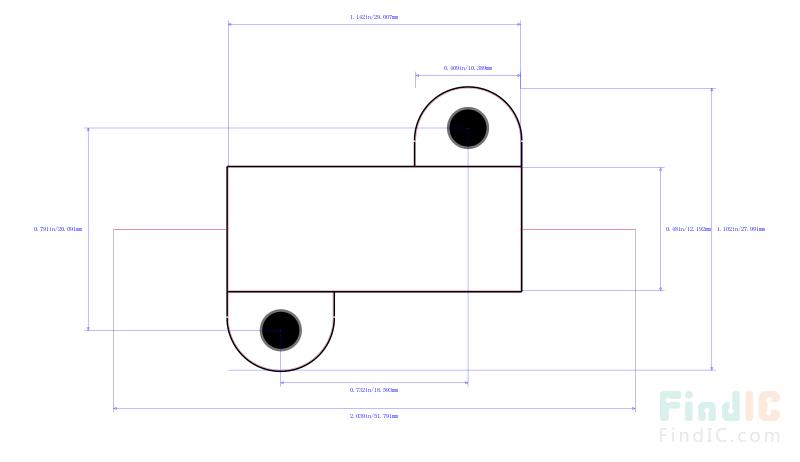

长度包括接线端子 | 51.8 mm 包括接线端子
宽度 | 28 mm
高度 | 15mm
额定电压DC 550 V
容差 ±5 %
额定功率 25 W
电阻 680 Ω
阻值偏差 ±5 %
额定电压 550 V
安装方式 Through Hole
封装 Axial, Box
长度 51.8 mm
宽度 28 mm
高度 15 mm
脚长度 11 mm
封装 Axial, Box
工作温度 -55℃ ~ 200℃
温度系数 ±30 ppm/℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
HSA25680RJ TE Connectivity 泰科 | 当前型号 | 当前型号 |
THS25680RJ 泰科 | 完全替代 | HSA25680RJ和THS25680RJ的区别 |
6-1625971-0 泰科 | 完全替代 | HSA25680RJ和6-1625971-0的区别 |
THS25R33J 泰科 | 类似代替 | HSA25680RJ和THS25R33J的区别 |
