50W 铝外壳线绕电阻器，HSA 系列多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 50W，带散热器 ---|--- | 20W，不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 1250 V 直流/V 交流（有效值） 绝缘电阻 | 10000MΩ 干 1000MΩ，湿度测试之后 长度包括接线端子 | 72 mm 包括接线端子 宽度 | 30 mm 高度 | 17 mm ### 铝封装线绕 - 5 到 600W

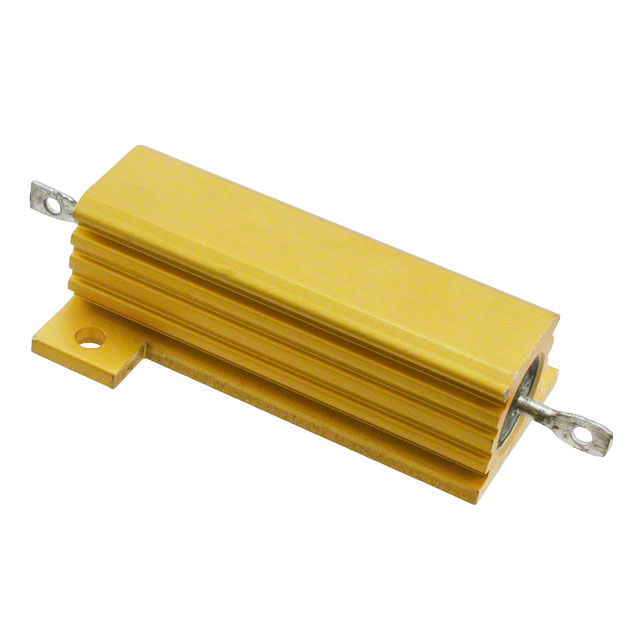

50W 铝外壳线绕器，HSA 系列
多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：-
制动电阻器
平衡电阻器
电容器充电和断电
消弧
滤波器
电气机械通用
25°C 时功率 | 50W，带散热器
---|---
| 20W，不带散热器
电阻容差 | ±5%
温度系数 | <100Ω = 50ppm/°C,>100Ω = 30ppm/°C
最大工作电压 | 1250 V 直流/V 交流（有效值）
绝缘电阻 | 10000MΩ 干
1000MΩ，湿度测试之后
长度包括接线端子 | 72 mm 包括接线端子
宽度 | 30 mm
高度 | 17 mm
额定电压DC 1.25 kV
容差 ±5 %
额定功率 50 W
电阻 220 Ω
阻值偏差 ±5 %
额定电压 1.25 kV
安装方式 Through Hole
封装 Axial, Box
长度 72.5 mm
宽度 30 mm
高度 17 mm
脚长度 10.75 mm
封装 Axial, Box
工作温度 -55℃ ~ 200℃
温度系数 ±30 ppm/℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
HSA50220RJ TE Connectivity 泰科 | 当前型号 | 当前型号 |
THS50220RJ 泰科 | 功能相似 | HSA50220RJ和THS50220RJ的区别 |
SH50220R0JS03 威世 | 功能相似 | HSA50220RJ和SH50220R0JS03的区别 |
