TE CONNECTIVITY / CGS HSC1002R2J 电阻, 100W 5% 2R2

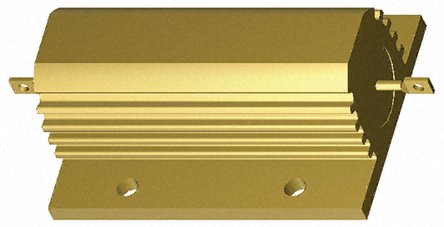

100W 铝外壳线绕器，HSA 系列
多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：-
制动电阻器
平衡电阻器
电容器充电和断电
消弧
滤波器
电气机械通用
25°C 时功率 | 100W，带散热器
---|---
| 50W，不带散热器
电阻容差 | ±5%
温度系数 | <100Ω = 50ppm/°C,>100Ω = 30ppm/°C
最大工作电压 | 1900 V 直流/V 交流（有效值）
绝缘电阻 | 10000MΩ 干
1000MΩ，湿度测试之后
长度包括接线端子 | 87.5 mm 包括接线端子
宽度 | 47.5 mm
高度 | 26 mm
额定电压DC 1.90 kV
额定电压AC 1.90 kV
容差 ±5 %
额定功率 100 W
电阻 2.2 Ω
阻值偏差 ±5 %
额定电压 1.9 kV
安装方式 Chassis
引脚数 2
封装 Axial, Box
高度 26 mm
脚长度 8 mm
封装 Axial, Box
工作温度 -55℃ ~ 200℃
温度系数 ±50 ppm/℃
产品生命周期 Active
包装方式 Bulk
制造应用 工业, Industrial, 电源管理, 便携式器材, Consumer Electronics, Power Management, 消费电子产品, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
HSC1002R2J TE Connectivity 泰科 | 当前型号 | 当前型号 |
WH100-2R2JI TT Electronics/Welwyn | 完全替代 | HSC1002R2J和WH100-2R2JI的区别 |
HSC2002R2J 泰科 | 类似代替 | HSC1002R2J和HSC2002R2J的区别 |
