TE CONNECTIVITY / CGS HSC20010RJ 电阻, 200W 5% 10R

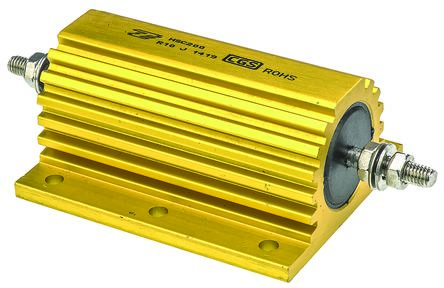

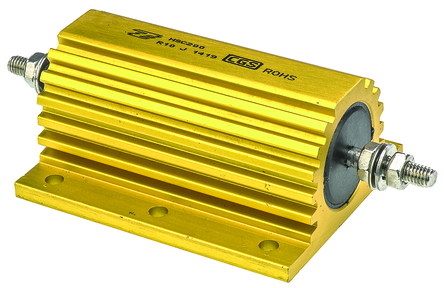

200W 铝外壳线绕器，HSA 系列
多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：-
制动电阻器
平衡电阻器
电容器充电和断电
消弧
滤波器
电气机械通用
25°C 时功率 | 200W，带散热器
---|---
| 50W，不带散热器
电阻容差 | ±5%
温度系数 | <100Ω = 50ppm/°C，>100Ω = 30ppm/°C
最大工作电压 | 1900 V 直流/V 交流（有效值）
绝缘电阻 | 10000MΩ 干
1000MΩ，湿度测试之后
长度包括接线端子 | 143 mm 包括接线端子
宽度 | 73 mm
高度 | 45 mm
额定电压DC 1.90 kV
额定电压AC 1.90 kV
绝缘电阻 10000 mΩ
容差 ±5 %
额定功率 200 W
电阻 10 Ω
阻值偏差 ±5 %
工作温度Max 250 ℃
工作温度Min -55 ℃
额定电压 1.9 kV
安装方式 Chassis
引脚数 2
封装 Axial, Box
高度 45 mm
脚长度 26.5 mm
封装 Axial, Box
工作温度 -55℃ ~ 200℃
温度系数 ±50 ppm/℃
产品生命周期 Active
包装方式 Bulk
制造应用 Power Management, 电源管理, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Not Applicable
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8533290000
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
HSC20010RJ TE Connectivity 泰科 | 当前型号 | 当前型号 |
HSC10010RJ 泰科 | 类似代替 | HSC20010RJ和HSC10010RJ的区别 |
WH200-10RJI TT Electronics/Welwyn | 类似代替 | HSC20010RJ和WH200-10RJI的区别 |
