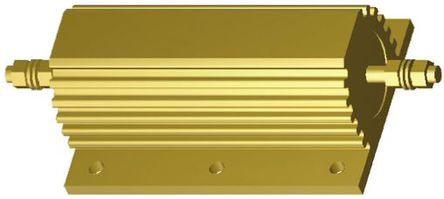

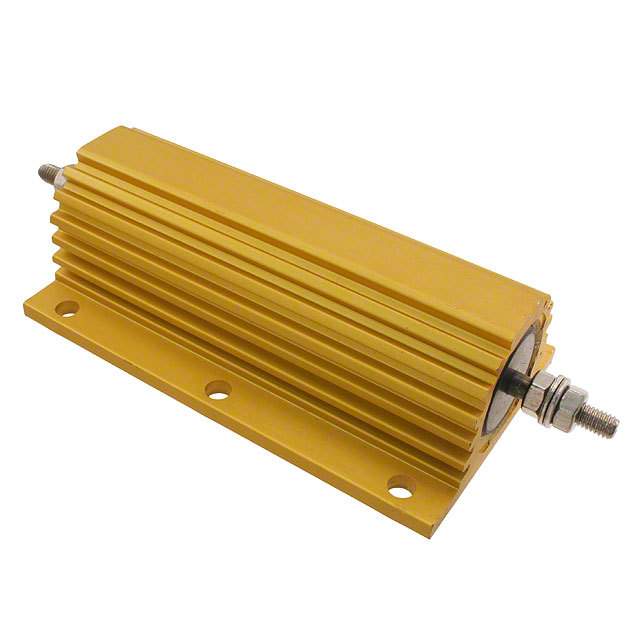

HSC3006R8J概述

300W 铝外壳线绕电阻器,HSA 系列多用途且带有可靠铝外壳的固定高功率电阻器,带线绕元件。 此电阻器的应用包括:- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 300W,带散热器 ---|---   | 75W,不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 2500 V 直流/V 交流(有效值) 绝缘电阻 | 10000MΩ 干 1000MΩ,湿度测试之后 长度包括接线端子 | 180 mm 包括接线端子 宽度 | 73 mm 高度 | 45 mm ### 铝封装线绕 - 5 到 600W

300W 铝外壳线绕器,HSA 系列

多用途且带有可靠铝外壳的固定高功率电阻器,带线绕元件。 此电阻器的应用包括:-

制动电阻器

平衡电阻器

电容器充电和断电

消弧

滤波器

电气机械通用


欧时:
TE Connectivity HSC300 系列 HSC3006R8J 300W 6.8Ω ±5% 绕线 面板安装固定值电阻器, 焊片接端


立创商城:
6.8Ω ±5% 300W


艾睿:
Res Wirewound 6.8 Ohm 5% 300W ±50ppm/°C Aluminum Housed AXL Chassis Mount Loose/Tray


Allied Electronics:
Aluminium Housed Solder Lug Wire Wound Pmnt Resistor, 6.8Ohm +/-5% 300W


Chip1Stop:
Res Wirewound 6.8 Ohm 5% 300W 50ppm/ C Aluminum Housed AXL Flange Mount


Verical:
Res Wirewound 6.8 Ohm 5% 300W ±50ppm/C Aluminum Housed AXL Chassis Mount Loose/Tray


Newark:
# CGS - TE CONNECTIVITY  HSC3006R8J  Resistor, Stud, 6.8 ohm, 300 W, 1.9 kV, ± 5%, HSC Series, Wirewound


HSC3006R8J中文资料参数规格
技术参数

额定电压DC 1.90 kV

额定电压AC 1.90 kV

容差 ±5 %

额定功率 300 W

电阻 6.8 Ω

阻值偏差 ±5 %

额定电压 1.9 kV

封装参数

安装方式 Through Hole

引脚数 2

封装 Axial, Box

外形尺寸

长度 180 mm

宽度 73 mm

高度 45 mm

脚长度 26 mm

封装 Axial, Box

物理参数

工作温度 -55℃ ~ 200℃

温度系数 ±50 ppm/℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

HSC3006R8J引脚图与封装图

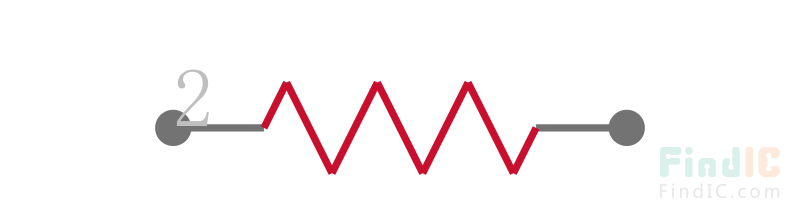

HSC3006R8J引脚图
HSC3006R8J封装图

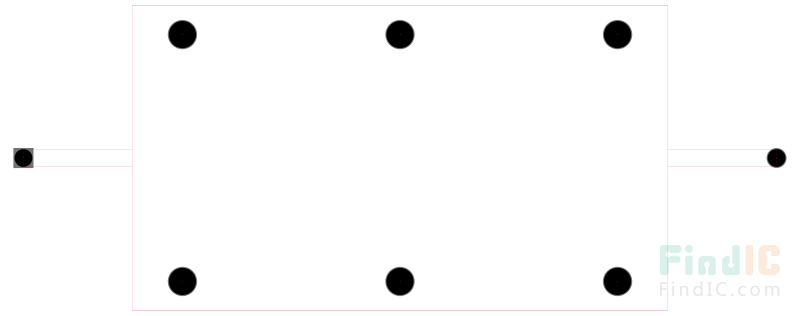

HSC3006R8J封装焊盘图
在线购买HSC3006R8J
型号: HSC3006R8J
制造商: TE Connectivity 泰科
描述:300W 铝外壳线绕电阻器,HSA 系列 多用途且带有可靠铝外壳的固定高功率电阻器,带线绕元件。 此电阻器的应用包括:- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 300W,带散热器 ---|---   | 75W,不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 2500 V 直流/V 交流(有效值) 绝缘电阻 | 10000MΩ 干 1000MΩ,湿度测试之后 长度包括接线端子 | 180 mm 包括接线端子 宽度 | 73 mm 高度 | 45 mm ### 铝封装线绕 - 5 到 600W
替代型号HSC3006R8J
型号/品牌 代替类型 替代型号对比

HSC3006R8J

TE Connectivity 泰科

当前型号

当前型号

WH300-6R8JI

TT Electronics/Welwyn

功能相似
