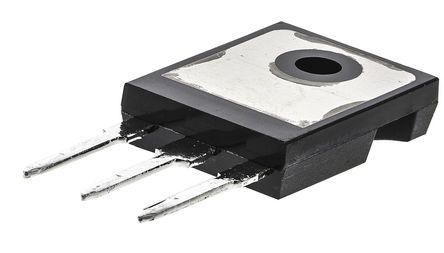

INFINEON IRG4PH50UPBF 单晶体管, IGBT, 45 A, 3.7 V, 200 W, 1.2 kV, TO-247AC, 3 引脚
单 IGBT 超过 21A，
优化的 IGBT 设计用于中频应用，具有快速响应且为用户提供最大效率。 利用经优化的 FRED 二极管可提供最佳性能，带 IGBT
### IGBT ，International Rectifier
International Rectifier 提供全面的 IGBT（绝缘栅级双极性晶体管）产品组合，范围从 300V 到 1200V，采用各种技术，可最大程度降低切换和传导损耗，从而提高效率、减少热敏问题并改善功率密度。 公司还提供多种 IGBT 压模，专门设计用于中到高功率模块。 对于需要最大可靠性的模块，可使用可焊接前部金属 SFM 压模来消除连接线，从而实现双面冷却，提高热敏性能、可靠性和效率。
额定功率 200 W
针脚数 3
极性 N-Channel
耗散功率 200 W
输入电容 3600 pF
上升时间 15.0 ns
击穿电压集电极-发射极 1200 V
热阻 40 ℃/W
额定功率Max 200 W
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 200000 mW
安装方式 Through Hole
引脚数 3
封装 TO-247-3
长度 15.9 mm
宽度 5.3 mm
高度 20.3 mm
封装 TO-247-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 电源管理, Consumer Electronics, Power Management, Motor Drive & Control, Maintenance & Repair, 电机驱动与控制, 消费电子产品, 维护与修理, Refridgeration
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
IRG4PH50UPBF Infineon 英飞凌 | 当前型号 | 当前型号 |
IRG4PH50UDPBF 英飞凌 | 完全替代 | IRG4PH50UPBF和IRG4PH50UDPBF的区别 |
IRG4PH50KPBF 英飞凌 | 完全替代 | IRG4PH50UPBF和IRG4PH50KPBF的区别 |
IRG4PC50FPBF 英飞凌 | 类似代替 | IRG4PH50UPBF和IRG4PC50FPBF的区别 |
