HC4-HP-DC24V

HC4-HP-DC24V图片1

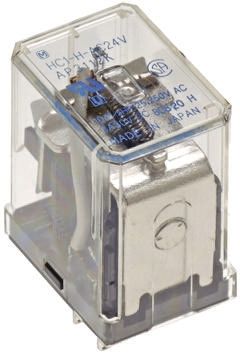

HC4-HP-DC24V图片2
HC4-HP-DC24V图片3
HC4-HP-DC24V图片4

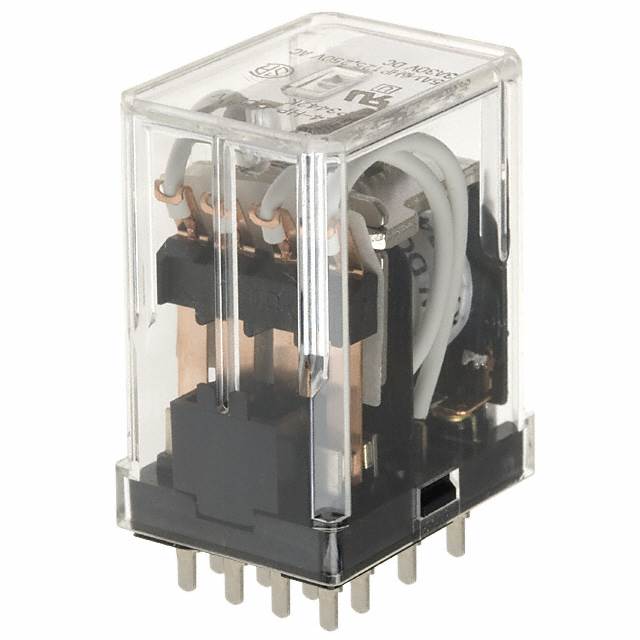

HC4-HP-DC24V图片5
HC4-HP-DC24V图片6
HC4-HP-DC24V图片7
HC4-HP-DC24V图片8

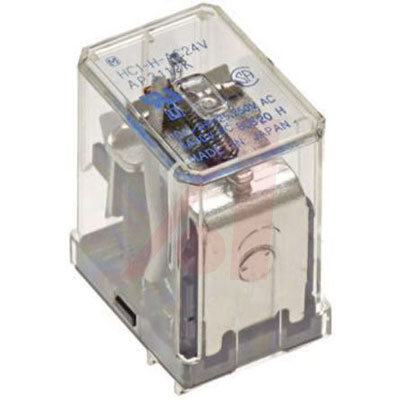

HC4-HP-DC24V图片9
HC4-HP-DC24V图片10
HC4-HP-DC24V图片11
HC4-HP-DC24V图片12
HC4-HP-DC24V概述

PANASONIC ELECTRIC WORKS  HC4-HP-DC24V  功率继电器, 4PDT, 24VDC, 5A, 电路板安装

继电器与电磁阀


得捷:
RELAY GEN PURPOSE 4PDT 5A 24V


欧时:
HC4-HP-DC24V - Panasonic 非闭锁继电器 4 刀双掷 PCB 安装, 24V dc 5 A


贸泽:
General Purpose Relays 5A 24VDC 4PDT PCB


e络盟:
继电器, 4PDT, 250VAC, 30VDC, 5A


艾睿:
Electromechanical Relay 24VDC 650Ohm 5A 4PDT 27.2mm 20.8mm 36.7mm THT General Purpose Relay Automotive


Allied Electronics:
Relay; E-Mech; Gen Purp; 4PDT-NO/NC; Cur-Rtg 5A; Ctrl-V 24DC; Vol-Rtg 250AC; PCB Mnt


富昌:
HC 系列 5 A 四刀双掷 24 VDC 通孔 微型 通用 功率继电器


Chip1Stop:
Electromechanical Relay 4PDT 5A 24VDC 650Ohm Through Hole


Verical:
Electromechanical Relay 24VDC 650Ohm 5A 4PDT 27.2mm 20.8mm 36.7mm THT General Purpose Relay Automotive


Newark:
Power Relay, 4PDT, 24 VDC, 5 A, HC Series, Through Hole, Non Latching


MASTER:
Power Relay 24VDC 5A 4PDT27.2x20.8x35.2mm THT Automotive


Electro Sonic:
Power Relay 24VDC 5A 4PDT27.2x20.8x35.2mm THT Automotive


HC4-HP-DC24V中文资料参数规格
技术参数

额定电压AC 250 V

额定电流 5 A

额定功率 1.25 kVA

触点类型 4PDT

功耗 900 mW

触点额定电流 5 A

线圈电压 24 VDC

线圈电流 37 mA

线圈电阻 650 Ω

载流 5.00 A

额定电流Max 5 A

线圈电压DC 24 V

线圈功率 900 mW

额定功率Max 1.25 KVA

工作温度Max 70 ℃

工作温度Min -50 ℃

额定电压 250 VAC

封装参数

安装方式 Through Hole

引脚数 14

封装 Through Hole

外形尺寸

长度 27.2 mm

宽度 35.2 mm

高度 36.7 mm

封装 Through Hole

物理参数

触点材质 Silver Nickel

工作温度 -50℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

HC4-HP-DC24V引脚图与封装图
HC4-HP-DC24V引脚图
HC4-HP-DC24V封装图
HC4-HP-DC24V封装焊盘图
在线购买HC4-HP-DC24V
型号: HC4-HP-DC24V
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  HC4-HP-DC24V  功率继电器, 4PDT, 24VDC, 5A, 电路板安装
