TWM5J300E

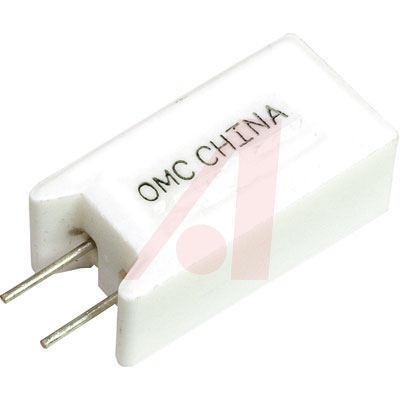

TWM5J300E图片1

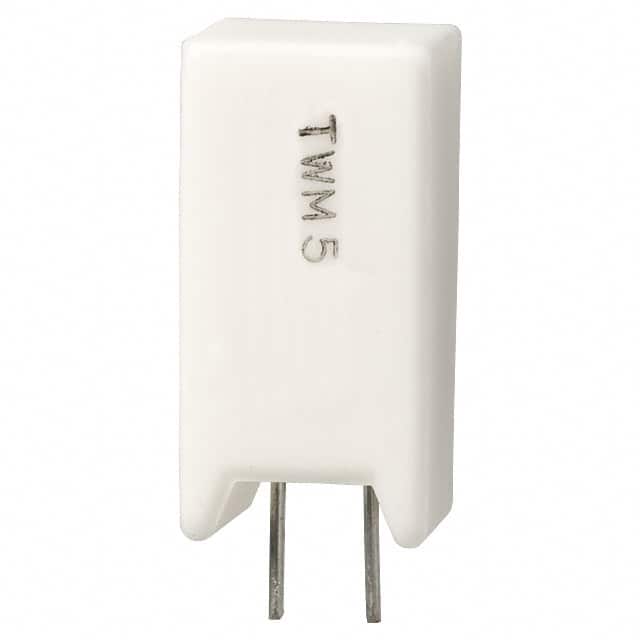

TWM5J300E图片2
TWM5J300E图片3
TWM5J300E图片4
TWM5J300E图片5
TWM5J300E图片6
TWM5J300E图片7
TWM5J300E图片8
TWM5J300E概述

金属氧化膜电阻 300Ω ±5% 5W

Ceramic housing for fiberglass or metal oxide core with cement based filling. Short time overload is wirewound 10× rated wattage for 5 sec.; metal oxide 5× rated wattage for 5 sec. results in ±2%. Derate from 100% at 70°C to 0% at 275°C. Incombustibility at 16× rated wattage for 5 min. is not flamed. Moisture proof load life at 40°C 95% RH on-off cycle 1000 hours yields ±5%. Additional values available.

* Economical Commercial Grade for General Purpose Use

* Wirewound and Metal Oxide Construction

* Flameproof

* Tolerance: 5%

TWM5J300E中文资料参数规格
技术参数

额定电压DC 350 V

额定功率 5 W

产品系列 TWM

电阻 300 Ω

阻值偏差 ±5 %

额定电压 350 V

封装参数

安装方式 Through Hole

引脚数 2

封装 径向引线

外形尺寸

长度 12.5 mm

宽度 9 mm

高度 25 mm

封装 径向引线

厚度 9.00 mm

物理参数

工作温度 -55℃ ~ 275℃

温度系数 ±350 ppm/℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 200

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8533210080

数据手册

TWM5J300E引脚图与封装图

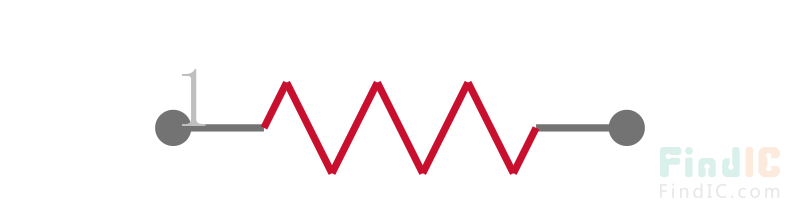

TWM5J300E引脚图

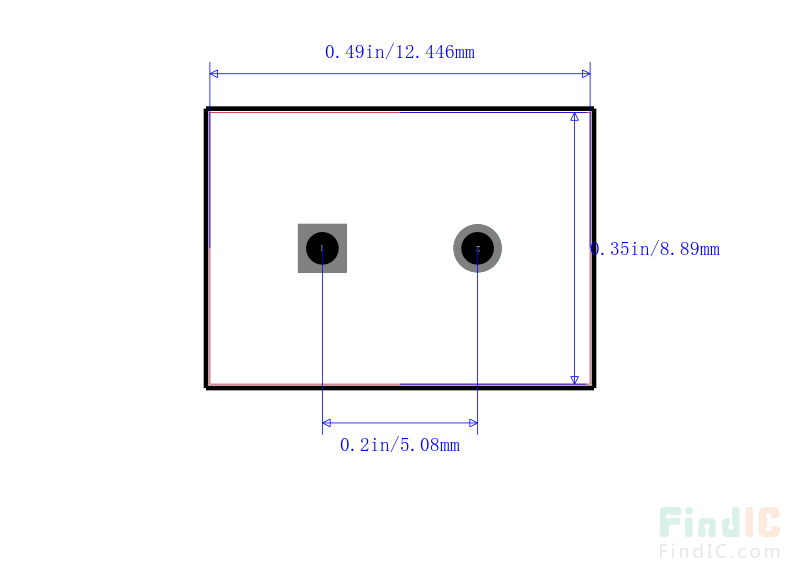

TWM5J300E封装图

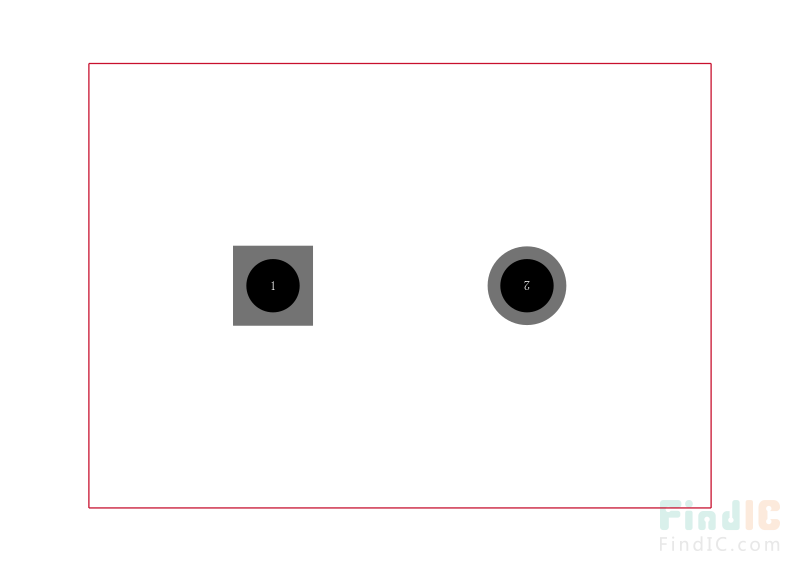

TWM5J300E封装焊盘图
在线购买TWM5J300E
型号: TWM5J300E
制造商: Ohmite
描述:金属氧化膜电阻 300Ω ±5% 5W
替代型号TWM5J300E
型号/品牌 代替类型 替代型号对比

TWM5J300E

Ohmite

当前型号

当前型号

TWM5J300

Ohmite

完全替代

TWM5J300E和TWM5J300的区别
