TWW10J5R6E

TWW10J5R6E图片1
TWW10J5R6E图片2
TWW10J5R6E图片3
TWW10J5R6E图片4
TWW10J5R6E图片5
TWW10J5R6E图片6
TWW10J5R6E图片7
TWW10J5R6E概述

5.6Ω ±5% 10W ±400ppm/℃

Ceramic housing for fiberglass or metal oxide core with cement based filling. Short time overload is wirewound 10× rated wattage for 5 sec.; metal oxide 5× rated wattage for 5 sec. results in ±2%. Derate from 100% at 70°C to 0% at 275°C. Incombustibility at 16× rated wattage for 5 min. is not flamed. Moisture proof load life at 40°C 95% RH on-off cycle 1000 hours yields ±5%. Additional values available.

* Economical Commercial Grade for General Purpose Use

* Wirewound and Metal Oxide Construction

* Flameproof

* Tolerance: 5%

TWW10J5R6E中文资料参数规格
技术参数

额定电压DC 750 V

额定功率 10 W

产品系列 TWW

电阻 5.6 Ω

阻值偏差 ±5 %

工作温度Max 275 ℃

工作温度Min -55 ℃

额定电压 750 V

封装参数

安装方式 Radial

引脚数 2

封装 Radial

外形尺寸

长度 12.5 mm

宽度 9 mm

高度 50 mm

脚长度 5 mm

封装 Radial

物理参数

工作温度 -55℃ ~ 275℃

温度系数 ±400 ppm/℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 200

符合标准

RoHS标准 RoHS Compliant

海关信息

ECCN代码 EAR99

HTS代码 8533210080

数据手册

TWW10J5R6E引脚图与封装图

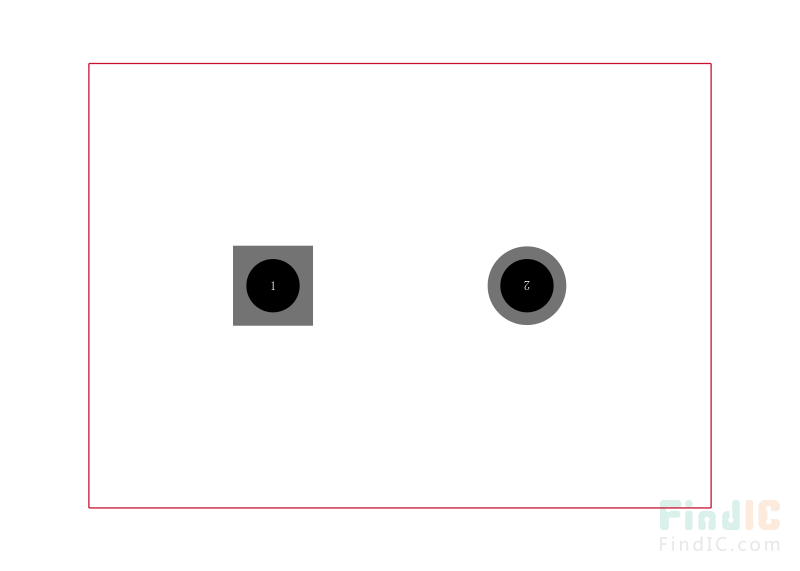

TWW10J5R6E引脚图

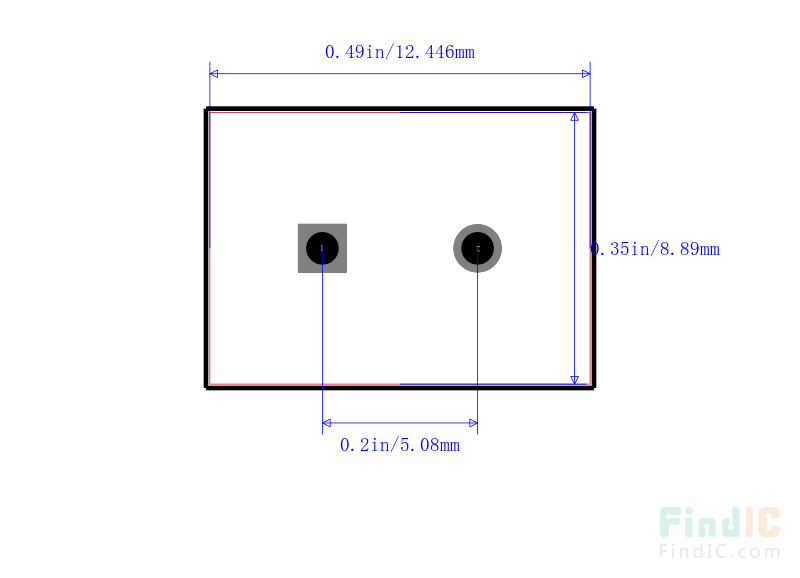

TWW10J5R6E封装图
TWW10J5R6E封装焊盘图
在线购买TWW10J5R6E
型号: TWW10J5R6E
制造商: Ohmite
描述:5.6Ω ±5% 10W ±400ppm/℃
