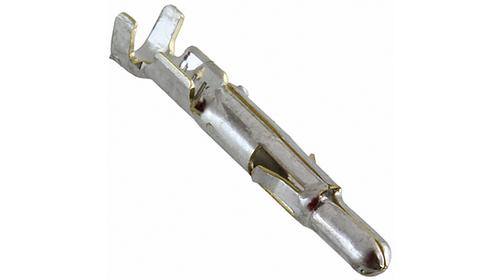

926896-1图片1

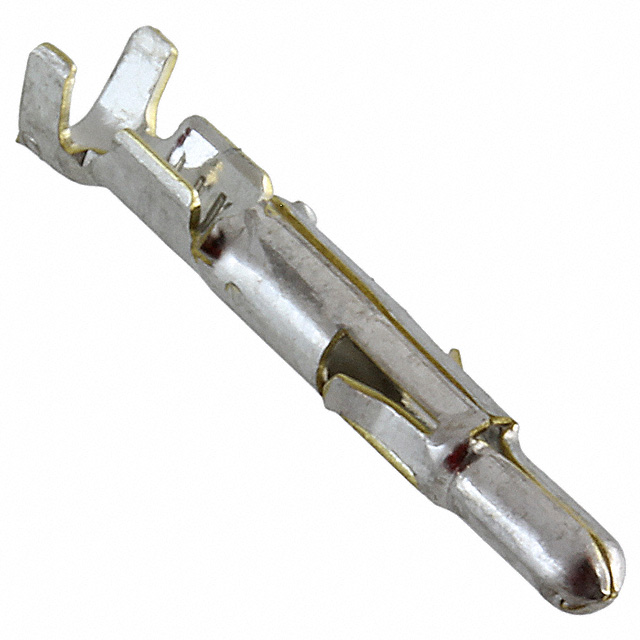

926896-1图片2

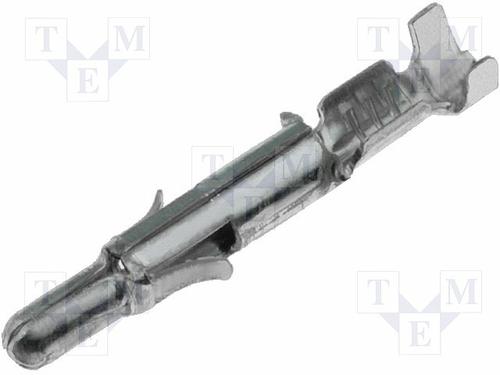

926896-1图片3

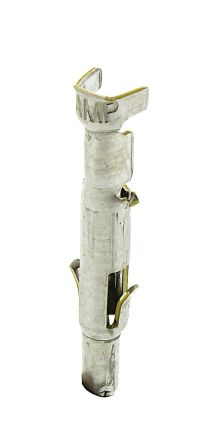

926896-1图片4

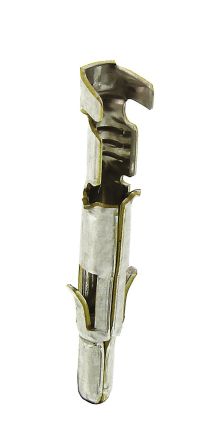

926896-1图片5
926896-1图片6
926896-1图片7
926896-1图片8
926896-1图片9
926896-1图片10
926896-1图片11
926896-1图片12
926896-1图片13
926896-1图片14
926896-1图片15
926896-1图片16
926896-1图片17
926896-1图片18
926896-1图片19
926896-1图片20
926896-1图片21
926896-1图片22
926896-1概述

TE Connectivity 通用 MATE-N-LOK II 触点通用 Mate-N-Lok 触点,用于电源耦合和电源到板连接器,可靠、耐用,适合多种工业应用。 有关 MATE-N-LOK 插头外壳,请参见典型库存号 680-0890。 有关 MATE-N-LOK 插座外壳,请参见典型库存号 115-1761。正向压接和刺分部件 有关工具请参阅库存号 849-114,模具请参阅库存号 849-136 ### 认可UL,CSA### TE Connectivity 通用 MATE-N-LOK™ 系列最大额定电流 A: |   ---|--- 悬空插头/插座 | 15 印刷电路板插头 | 12 额定电压 Vac/dc | 600 介电耐压 kV | 5 电路间 kV | 10 绝缘电阻 MΩ | 1000 最大触点电阻 mΩ | 3.5 温度范围 °C | -55 → +105 接合次数 | 50 绝缘材料 UL94V-2 | 天然聚酰胺 绝缘材料 UL94V-0 | 白色不透明尼龙 6.6 触点材料 | 铜,镀锡 触点材料(垂直插头) | 磷青铜,镀锡

通用 MATE-N-LOK II 触点

通用 Mate-N-Lok 触点,用于电源耦合和电源到板,可靠、耐用,适合多种工业应用。

有关 MATE-N-LOK 插头外壳,请参见典型库存号 680-0890。

有关 MATE-N-LOK 插座外壳,请参见典型库存号 115-1761。

正向压接和刺分部件

有关工具请参阅库存号 849-114,模具请参阅库存号 849-136

### 认可

UL,CSA


欧时:
TE Connectivity 通用 MATE-N-LOK II 触点通用 Mate-N-Lok 触点,用于电源耦合和电源到板连接器,可靠、耐用,适合多种工业应用。 有关 MATE-N-LOK 插头外壳,请参见典型库存号 680-0890。 有关 MATE-N-LOK 插座外壳,请参见典型库存号 115-1761。正向压接和刺分部件 有关工具请参阅库存号 849-114,模具请参阅库存号 849-136### 认可UL,CSA### TE Connectivity 通用 MATE-N-LOK™ 系列最大额定电流 A: |   ---|--- 悬空插头/插座 | 15 印刷电路板插头 | 12 额定电压 Vac/dc | 600 介电耐压 kV | 5 电路间 kV | 10 绝缘电阻 MΩ | 1000 最大触点电阻 mΩ | 3.5 温度范围 °C | -55 → +105 接合次数 | 50 绝缘材料 UL94V-2 | 天然聚酰胺 绝缘材料 UL94V-0 | 白色不透明尼龙 6.6 触点材料 | 铜,镀锡 触点材料(垂直插头) | 磷青铜,镀锡


得捷:
CONN PIN 18-24AWG TIN CRIMP


立创商城:
926896-1


贸泽:
管脚和插座连接器 PIN 24-18 AWG


艾睿:
This 926896-1 connector contact from TE Connectivity is will form a perfect mechanical connection, never loose data again. It has a straight body orientation. This device has a maximum current rating of 19 A. This has a Connector Power connector. Its wire is 18-24 AWG. This product is 20.1 mm long, 3.5 mm tall and 3.4 mm deep. It uses the crimp termination method. This connector contact has a minimum operating temperature of -55 °C and a maximum of 125 °C.


Allied Electronics:
Universal MATE-N-LOK Crimp Pin Connector; Tin Plating 24 - 18 AWG


安富利:
Contact PIN Crimp ST Cable Mount Loose Piece


Chip1Stop:
Contact PIN Crimp ST Cable Mount Automotive Box


TME:
Contact; male; 0.2÷0.8mm2; Universal MATE-N-LOK; tinned; crimped


Verical:
Contact PIN Crimp ST Cable Mount Automotive Box


Newark:
Contact, Universal MATE-N-LOK Series, Pin, Crimp, 18 AWG, Tin Plated Contacts


MASTER:
UNIVERSAL M-N-L STIFT DGB 0,2-0,8MM2


Powell:
.250" Centerline, 600 V, 19 - 36 A max


Online Components:
UNIV.M-N-L.PIN


Electro Sonic:
UNIV.M-N-L.PIN


926896-1中文资料参数规格
技术参数

极性 Male

线规 18AWG ~ 24AWG

触点电镀 Tin

额定电压AC 600 V

额定电流 19 A

接触电阻 3.5 mΩ

额定电流Max 19 A

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 600 VAC

额定电压 600 V

封装参数

安装方式 Through Hole

引脚数 1

封装 -

外形尺寸

长度 20.1 mm

宽度 3.4 mm

高度 3.5 mm

封装 -

物理参数

颜色 Tin

触点材质 Brass

材质 Brass

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Box

制造应用 照明, 商业, 便携式器材, 电源供给, 消费电子产品, Power, HVAC

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8538908140;8538908040

数据手册

在线购买926896-1
型号: 926896-1
制造商: TE Connectivity 泰科
描述:TE Connectivity 通用 MATE-N-LOK II 触点 通用 Mate-N-Lok 触点,用于电源耦合和电源到板连接器,可靠、耐用,适合多种工业应用。 有关 MATE-N-LOK 插头外壳,请参见典型库存号 680-0890。 有关 MATE-N-LOK 插座外壳,请参见典型库存号 115-1761。 正向压接和刺分部件 有关工具请参阅库存号 849-114,模具请参阅库存号 849-136 ### 认可 UL,CSA ### TE Connectivity 通用 MATE-N-LOK™ 系列 最大额定电流 A: |   ---|--- 悬空插头/插座 | 15 印刷电路板插头 | 12 额定电压 Vac/dc | 600 介电耐压 kV | 5 电路间 kV | 10 绝缘电阻 MΩ | 1000 最大触点电阻 mΩ | 3.5 温度范围 °C | -55 → +105 接合次数 | 50 绝缘材料 UL94V-2 | 天然聚酰胺 绝缘材料 UL94V-0 | 白色不透明尼龙 6.6 触点材料 | 铜,镀锡 触点材料(垂直插头) | 磷青铜,镀锡
替代型号926896-1
型号/品牌 代替类型 替代型号对比

926896-1

TE Connectivity 泰科

当前型号

当前型号

926885-1

泰科

类似代替

926896-1和926885-1的区别
