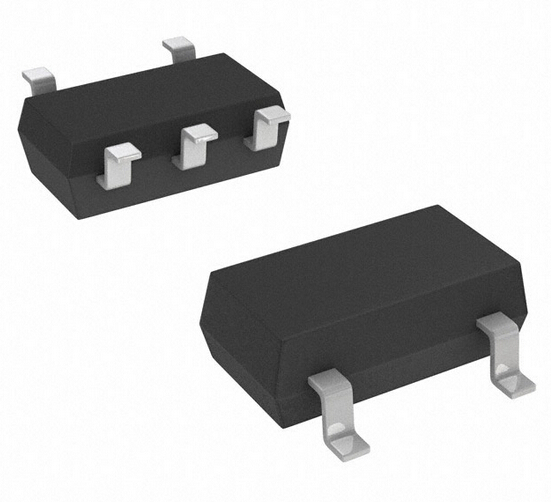

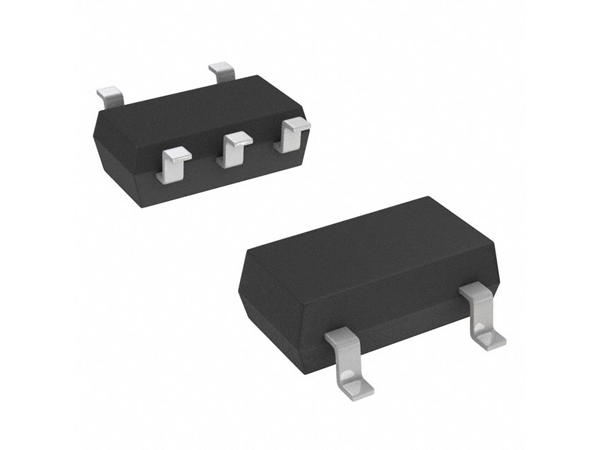

NC7SU04P5X

TinyLogic HS无缓冲变频器 TinyLogic HS Unbuffered Inverter

逻辑类型Logic Type| 反相器 Inverter \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 2V~6V 静态电流IqCurrent - Quiescent Max| 1uA 输出高，低电平电流Current - Output High, Low| -2.6mA，2.6mA 低逻辑电平Logic Level - Low| 0.3V~1.2V 高逻辑电平Logic Level - High| 1.7V~4.8V 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 6.5ns @ 6V，50pF Description & Applications| Features TinyLogic HS Unbuffered Inverter Space saving SOT23 or SC70 5-lead package Unbuffered for crystal oscillator applications Low Quiescent Power; ICC < 1 µA Balanced Output Drive; 2 mA IOL, −2 mA IOH Broad VCC Operating Range; 2V–6V Balanced Propagation Delays Specified for 3V operation 描述与应用| 特性 TinyLogicHS无缓冲反相器 节省空间的SOT23或SC705引线封装 无缓冲晶体振荡器的应用 静态功耗低; ICC<1μA 平衡输出驱动器2毫安 IOL，-2毫安IOH VCC工作电压范围宽;2V-6V 平衡传输延时 3V工作电压指定的
