5748477-1概述

AMPLIMITE D-Sub 连接器,HDP-22 扣入式触点系列,屏蔽硬件机箱套件AMPLIMITE D-Sub 连接器,HDP-22 扣入式触点系列,屏蔽硬件机箱套件。 每个套件包含一个带镀锡钢外壳和 94V-0 黑色热塑性插片的连接器、镀锡钢内部和外部护罩、一个黑色 PVC 外壳,以及两个锌合金插座螺钉。 HDP-22 D-Sub 连接器套件,可接受的建议电缆外径如下:库存号 718-3953 和 718-3941 为 4.83 至 8.38mm,库存号 719-9725 为 5.51 至 11.05mm,库存号 719-9728 为 8.59 至 12.45mm。 HDP-22 D-Sub 连接器套件,可接受的最大电缆束内径(拆掉套管和编织带后的最大电缆直径)如下:库存号 718-3953 和 718-3941 为 8.39mm,库存号 719-9725 为 8.89mm,库存号 719-9728 为 11.43mm。 HDP-22 D-Sub 连接器插座套件,接受的推荐电缆外径如下:库存号 782-9558 为 8.59 至 14.28mm ,库存号 782-9524 和 782-9530 为 4.83 至 8.38mm ,库存号 782-6149 为 5.51 至 11.05mm。 用于这些 AMPLIMITE HDP-22 D-Sub 连接器套件的 22 DF 规格触点必须单独订购,请参见典型库存号 314-8026 和 680-9692。 套圈也必须单独订购,请参见典型库存号 301-8199 和 717-4669。 ### 注有关公连接器螺钉固定销,请参见典型库存号 450-9208 和 717-4498。 关于母连接器螺钉锁,请参见典型库存号 717-4543、450-9270 和 717-4533。 关于锁定柱组件,请参见库存号 450-9365 关于 2 件式弹簧闩锁,请参见库存号 450-9321### TE Connectivity AMPLIMITE D - 超微型连接器

AMPLIMITE D-Sub ,HDP-22 扣入式触点系列,屏蔽硬件机箱套件

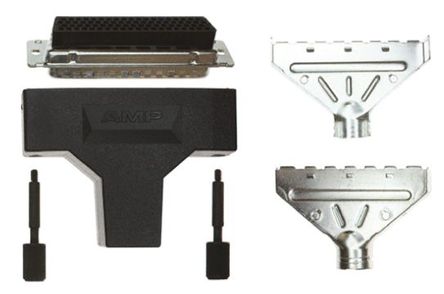

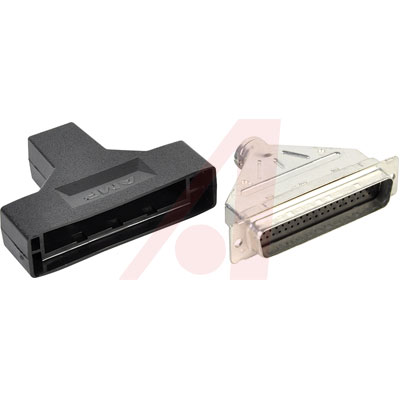

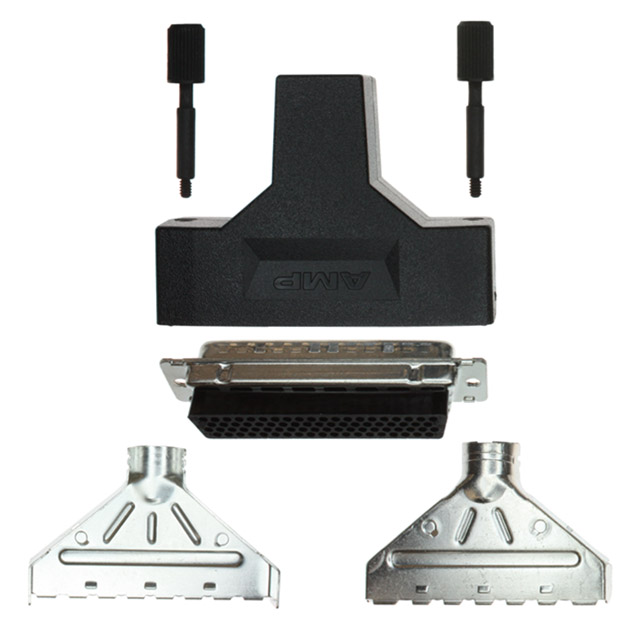

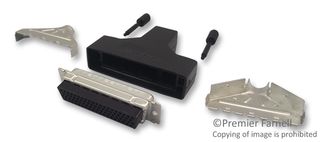

AMPLIMITE D-Sub 连接器,HDP-22 扣入式触点系列,屏蔽硬件机箱套件。 每个套件包含一个带镀锡钢外壳和 94V-0 黑色热塑性插片的连接器、镀锡钢内部和外部护罩、一个黑色 PVC 外壳,以及两个锌合金插座螺钉。

HDP-22 D-Sub 连接器套件,可接受的建议电缆外径如下:库存号 718-3953 和 718-3941 为 4.83 至 8.38mm,库存号 719-9725 为 5.51 至 11.05mm,库存号 719-9728 为 8.59 至 12.45mm。

HDP-22 D-Sub 连接器套件,可接受的最大电缆束内径(拆掉套管和编织带后的最大电缆直径)如下:库存号 718-3953 和 718-3941 为 8.39mm,库存号 719-9725 为 8.89mm,库存号 719-9728 为 11.43mm。

HDP-22 D-Sub 连接器插座套件,接受的推荐电缆外径如下:库存号 782-9558 为 8.59 至 14.28mm ,库存号 782-9524 和 782-9530 为 4.83 至 8.38mm ,库存号 782-6149 为 5.51 至 11.05mm。

用于这些 AMPLIMITE HDP-22 D-Sub 连接器套件的 22 DF 规格触点必须单独订购,请参见典型库存号 314-8026 和 680-9692。 套圈也必须单独订购,请参见典型库存号 301-8199 和 717-4669。

### 注

有关公连接器螺钉固定销,请参见典型库存号 450-9208 和 717-4498。

关于母连接器螺钉锁,请参见典型库存号 717-4543、450-9270 和 717-4533。

关于锁定柱组件,请参见库存号 450-9365

关于 2 件式弹簧闩锁,请参见库存号 450-9321

### AMPLIMITE D - 超微型连接器

5748477-1中文资料参数规格
技术参数

触点数 78

极性 Male

排数 4

易燃性等级 UL 94 V-0

针脚数 78

屏蔽 Yes

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 250 VAC

工作电压Max 250 VAC

封装参数

封装 Metal

外形尺寸

长度 69.97 mm

宽度 70.4 mm

高度 18.54 mm

封装 Metal

物理参数

外壳颜色 Black

颜色 Black

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 工业, Computers & Computer Peripherals, 通信与网络, Industrial, Communications & Networking, Signal, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8538908080
