5103308-7概述

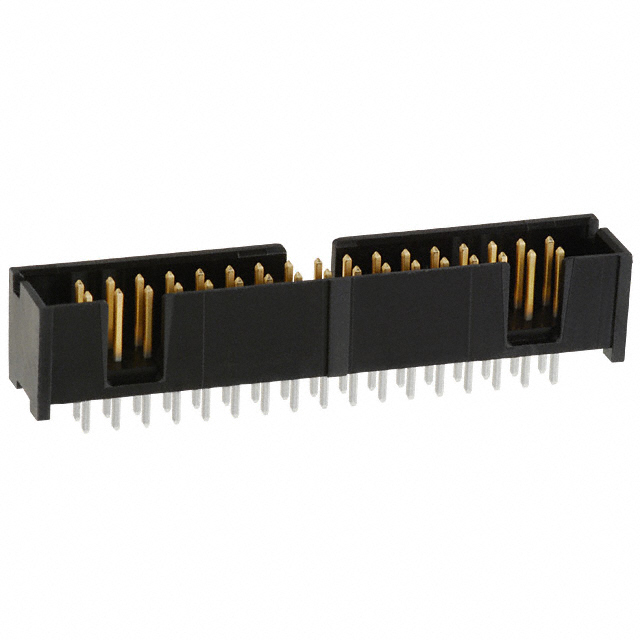

AMP FROM TE CONNECTIVITY 5103308-7 线至板连接器, AMP-LATCH系列, 34 触点, 针座, 2.54 mm, 通孔安装, 2 排

AMP-LATCH 2.54mm 印刷电路板管座，中心和双极化

AMP-LATCH 印刷电路板管座具有 2.54 x 2.54 mm 中心线和薄型设计。这些 AMP-LATCH 管座具有中心极化插槽和双条形极化插槽，可精确配接 IDC 带状电缆连接器。外壳由阻燃 94V-0 等级的热塑性材料制成，且具有板支架，允许从印刷电路板上清除多余的助焊剂。这些型号的 AMP-Latch 薄型管座具有弯曲焊接尾线，可牢固连接至印刷电路板

### 特点和优势

薄型设计

中心和双极化插槽

阻燃 94V-0 热塑性外壳

板支座

提供带弯曲焊接尾线的型号

### 应用

这些 AMP-LATCH 印刷电路板管座适用于各种应用。应用包括 PC、商业设备、医疗设备、存储、网络、工业控制、电器和电气测试

5103308-7中文资料参数规格

技术参数

触点数 34

极性 Male

触点电镀 Gold Flash

额定电流 1 A

绝缘电阻 5000 MΩ

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 34

安装角度 180 °

额定电流Max 1A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

额定电压Max 250 VAC

额定电压 250 V

封装参数

安装方式 Through Hole

封装 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 50.8 mm

宽度 9.14 mm

高度 9.85 mm

封装 Through Hole

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

材质 Nylon

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal, -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

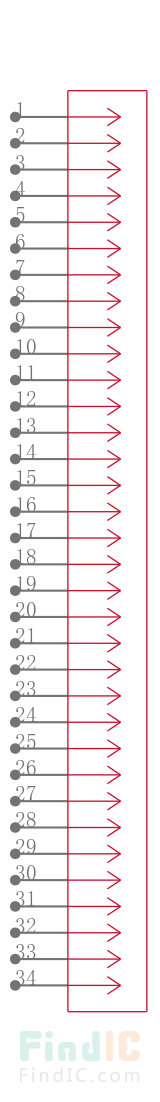

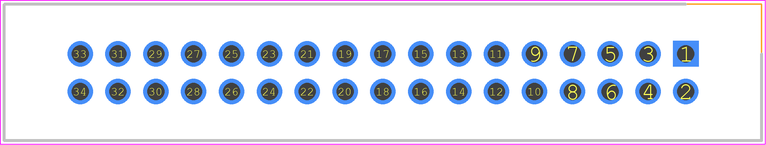

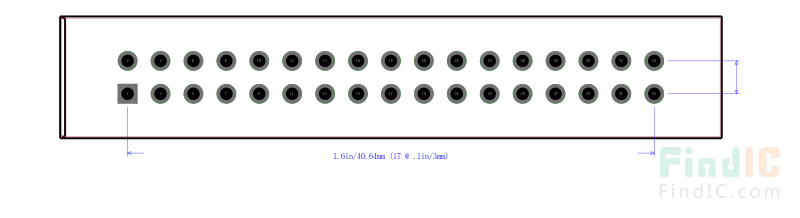

5103308-7引脚图与封装图
