10423100+10432000

型号： 10423100+10432000

制造商： Contact Connectors

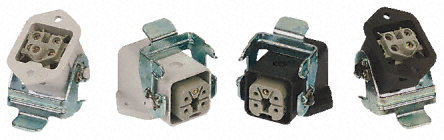

描述：H-A 面板安装插座 ### 塑料插座套件 螺旋端子，具电线保护叶片，接受最大 2·5mm² 的电缆。 触点是镀硬金铜合金 插头和插座是可互换的，允许设备入口（固定插头）和自由电缆安装插座安装。 单独的接地连接通过所有插头进行 电缆安装类型包括密封环形电缆以符合 IP54 和 IP65 保护的压缩密封管（详情请参阅技术参数） 尽管实际尺寸紧密，该系列也额定为组 C（工业）250V 交流工作 H-A 系列连接器是经测试符合 10A、440Vac 的型号，可作为单独元件以套件形式提供。 3 路和 4 路版本提供有塑料和金属主体型号，其中 10 路至 48 路只有金属主体型号。 ### 尺寸：3 和 4 路 ### 尺寸：10 和 16 路 ### 电缆插头，侧面接入 表面安装插座 面板安装插座 电缆插头，顶部接入 ### 尺寸：32//48 路 - 压盖尺寸 PG29 ### 电缆插头，侧面接入 电缆插头，顶部接入 表面安装插座（仅32 路） 面板安装插座 工作电压（塑料和 10/16/32/48 路金属体） | 440V 交流 ---|--- 3 路和 4 路 | 250V 交流 测试电压 | 2kV 交流 有螺钉端接的触点电阻 | 环境温度下 Tamb 2·5mm2 电线的工作电流 A |   Tamb | 3/ 4 路 | 10 路 | 16 路 | 32 路 | 48 路 ---|---|---|---|---|--- 40°C | 10A | 10A | 10A | 10A | 10A 60°C | 10A | 10A | 10A | 10A | 9A 80°C | 10A | 9A | 7·5A | 6A | 4A 温度范围 | -40°C 至 +125°C ---|--- 绝缘组 | VDE 0110 分类 B 环境评级： |   3//4 路 | IP54 10,16,32 和 48 路 | IP65 尺寸 --- 护罩规格 | PG 压盖规格 3 路和 4 路 | PG11 10 路 | PG16 16 路 | PG21 32 路 | PG29 尺寸 mm ---   | A | B | C | D | E | F | G | H | 压盖规格 10 路 | 53 | 63 | 76 | 48 | 64 | 76 | 70 | 81 | PG16 16
