NB3N551DR2G中文资料参数规格
技术参数

频率 180 MHz

电源电压DC 3.00V min

无卤素状态 Halogen Free

输出接口数 4

电路数 1

针脚数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Clock fan out in routers, switches and other networking applications

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

NB3N551DR2G引脚图与封装图

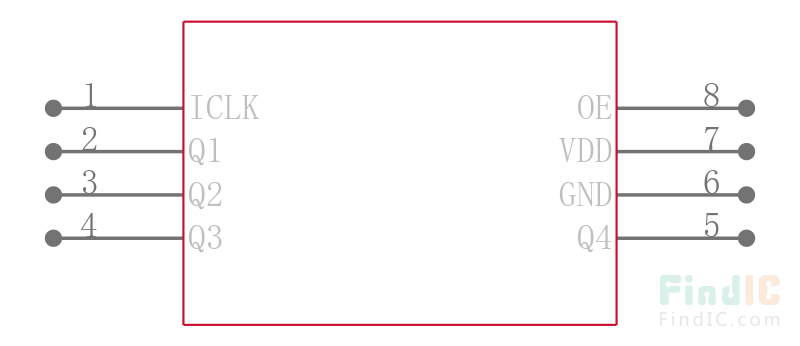

NB3N551DR2G引脚图
NB3N551DR2G封装图
NB3N551DR2G封装焊盘图
在线购买NB3N551DR2G
型号: NB3N551DR2G
制造商: ON Semiconductor 安森美
描述:ON SEMICONDUCTOR  NB3N551DR2G  CLOCK FANOUT BUFFER, 180MHZ, SOIC-8 新
替代型号NB3N551DR2G
型号/品牌 代替类型 替代型号对比

NB3N551DR2G

ON Semiconductor 安森美

当前型号

当前型号

NB3N551MNR4G

安森美

完全替代

NB3N551DR2G和NB3N551MNR4G的区别

NB3N551DG

安森美

完全替代

NB3N551DR2G和NB3N551DG的区别

NB3N2304NZDTR2G

安森美

功能相似

NB3N551DR2G和NB3N2304NZDTR2G的区别
