BUF11705AIPWPR参数规格_中文资料_数据手册PDF

BUF11705AIPWPR概述

22V 电源、10+1 通道伽玛校正缓冲器 28-HTSSOP -25 to 85

10 TFT-LCD 面板：伽玛缓冲器，VCOM 驱动器 28-HTSSOP

得捷:
IC AMP TFT-LCD 28HTSSOP

立创商城:
BUF11705AIPWPR

艾睿:
Gamma Correction Buffer 28-Pin HTSSOP EP T/R

安富利:
Gamma Correction Buffer 28-Pin HTSSOP EP T/R

Chip1Stop:
Gamma Correction Buffer 28-Pin HTSSOP EP T/R

Verical:
Gamma Correction Buffer 28-Pin HTSSOP EP T/R

BUF11705AIPWPR中文资料参数规格

技术参数

输出电流 100 mA

供电电流 5 mA

电路数 10

通道数 10

耗散功率 3.58 W

转换速率 1.60 V/μs

输入补偿电压 30 mV

输入偏置电流 0.000001μA @18V

工作温度Max 85 ℃

工作温度Min -25 ℃

3dB带宽 1 MHz

耗散功率Max 3580 mW

封装参数

安装方式 Surface Mount

引脚数 28

封装 HTSSOP-28

外形尺寸

封装 HTSSOP-28

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 TFT-LCD 面板：伽玛缓冲器，VCOM 驱动器

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

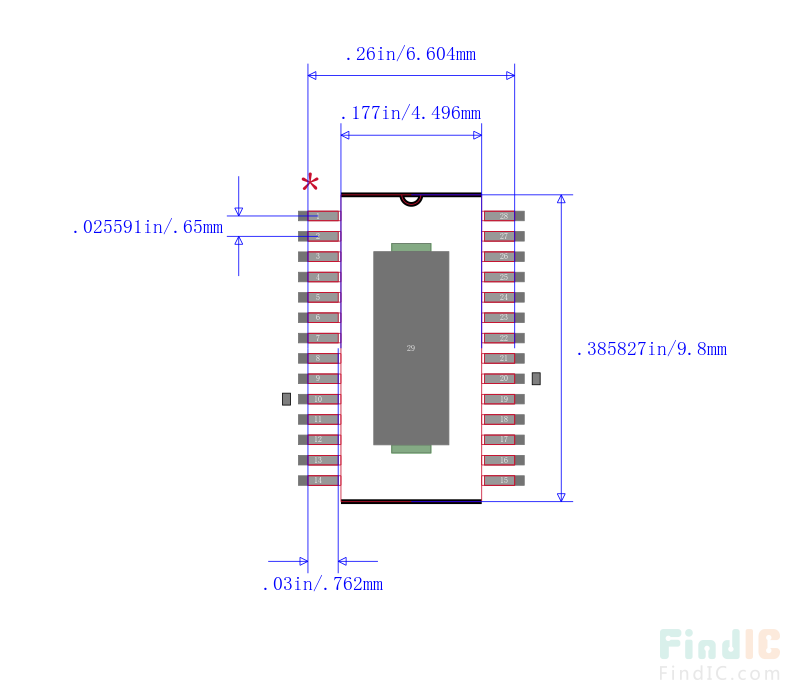

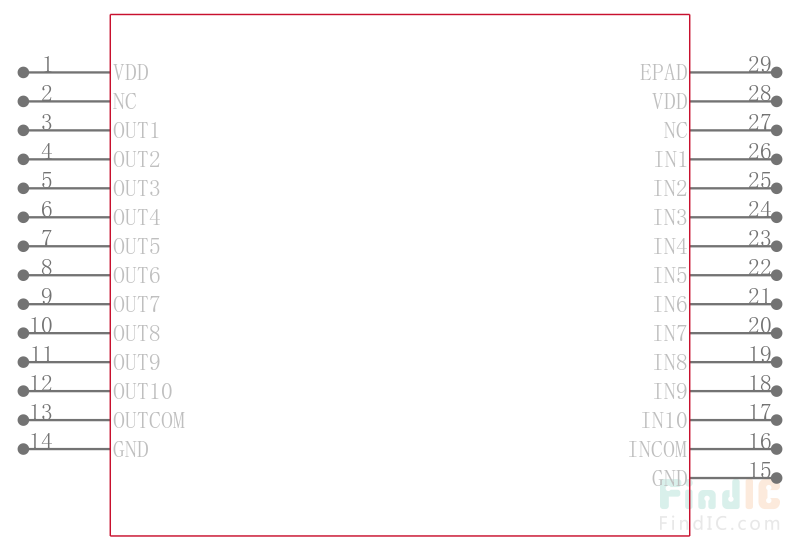

BUF11705AIPWPR引脚图与封装图

在线购买BUF11705AIPWPR

型号： BUF11705AIPWPR

制造商： TI 德州仪器

描述：22V 电源、10+1 通道伽玛校正缓冲器 28-HTSSOP -25 to 85

替代型号BUF11705AIPWPR
