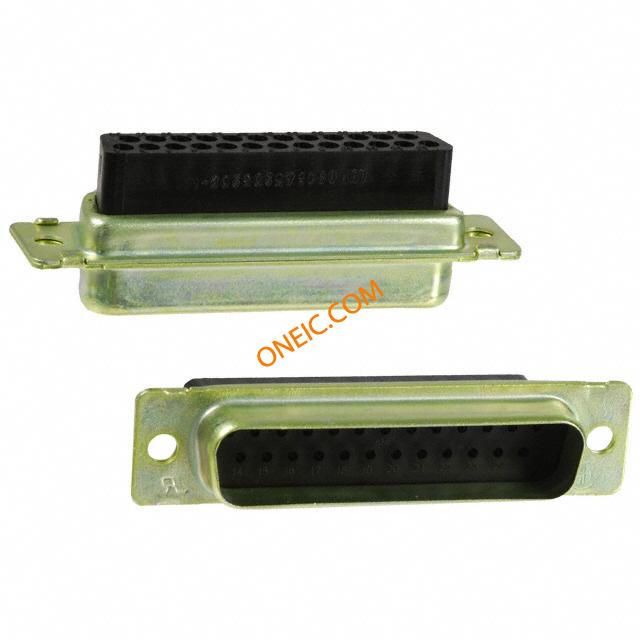

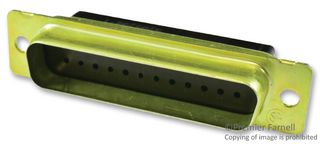

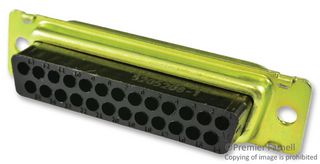

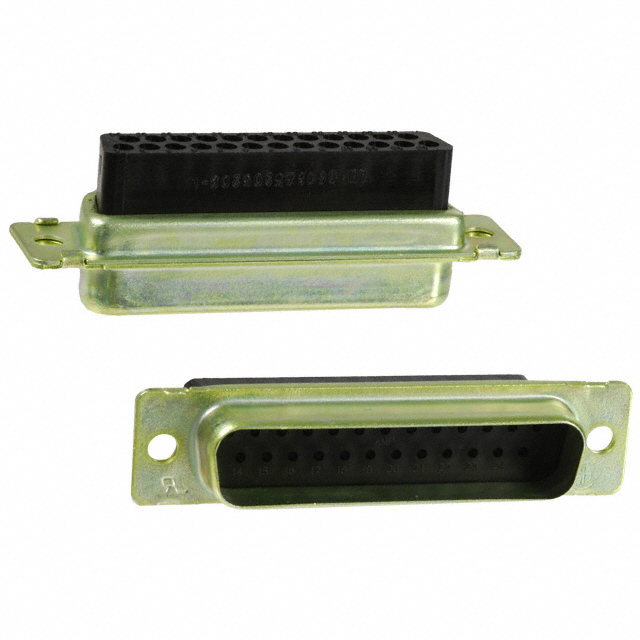

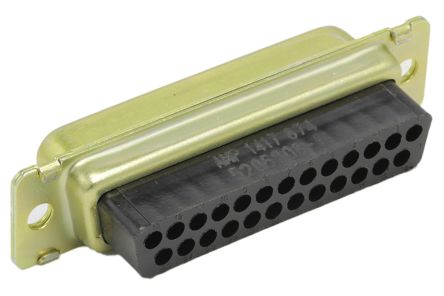

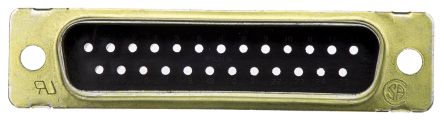

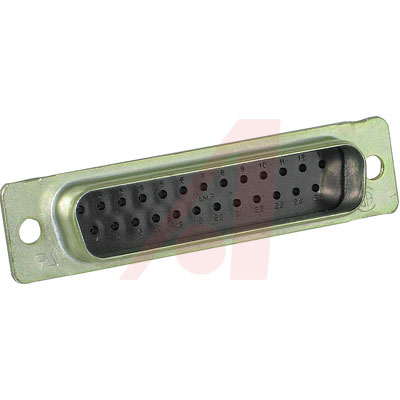

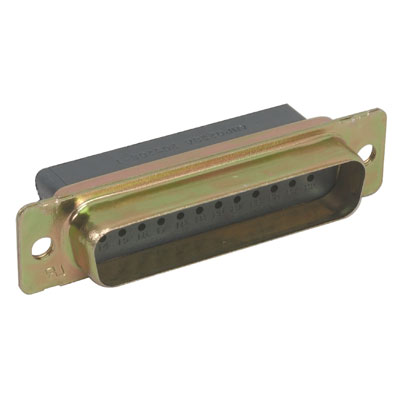

AMP FROM TE CONNECTIVITY 5205208-1 连接器外壳, D-Sub, Amplimite HDP-20系列, D Sub, 3, 插头, 25 路, 钢主体
AMPLIMITE D-Sub HDP-20 压接扣入式触点系列
AMPLIMITE HDP-20 压接扣入式触点 D-Sub 插头和插座连接器，用于标准电缆安装。 这些 AMPLIMITE HDP-20 压接扣入式 D-Sub 电缆连接器具有 94V-0 黑色热塑性插件，配备镀锡或镀锌钢壳，带或不带接地锯齿（有关详细信息，请参见表格）。 还可选择安装选件、标准 3.05mm 孔或带花螺母（有关详细信息，请参见表格）。 The AMPLIMITE HDP-20 D-Sub 插头电缆连接器接受 20 DF 引脚触点，AMPLIMITE HDP-20 D-Sub 插座电缆连接器接受 20 DF 插座触点，请参见典型库存号 446-787。 这些 HDP-20 压接扣入式 D-Sub 电缆连接器将与 HDE、HDP 系列的电缆安装 D-Sub 连接器和 HD-20 D-Sub 板上安装连接器配用。
关于合适的底壳或电缆夹，请参见典型库存号 450-9113、450-9157、680-9276、717-4596 和 680-9131。
关于公连接器螺钉固定器，请参见典型库存号 450-9208 和 717-4498
关于母连接器螺钉锁，请参见典型库存号 717-4543 和 450-9270
关于锁定柱组件，请参见库存号 450-9365
关于弹簧闩锁，请参见库存号 450-9321
关于带螺纹孔的闩锁块，请参见典型库存号 450-9371
关于带槽头和通孔的闩锁块，请参见库存号 680-9392
适合通信/数据接口
镀锡或镀锌外壳
触点，在高固定力下，扣合到外壳绝缘体后部
### AMPLIMITE D - 超微型连接器
触点数 25
极性 Male
额定电流 10.42 A
绝缘电阻 5000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 25
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 250 VAC
额定电压 250 VAC
工作电压Max 250 VAC
引脚数 25
封装 -
长度 53.03 mm
宽度 12.54 mm
高度 12.54 mm
封装 -
外壳颜色 Black
颜色 Black
触点材质 Brass
材质 Metal
绝缘材质 Thermoplastic
重量 0.01115837304 kg
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
制造应用 Aerospace, Defence, Military, 军用与航空, 国防, 军用与航空, Signal, 工业, Industrial, 国防
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8538908080
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
5205208-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
205208-1 泰科 | 完全替代 | 5205208-1和205208-1的区别 |
207464-7 泰科 | 类似代替 | 5205208-1和207464-7的区别 |
09 67 025 5601 哈丁电子 | 类似代替 | 5205208-1和09 67 025 5601的区别 |
