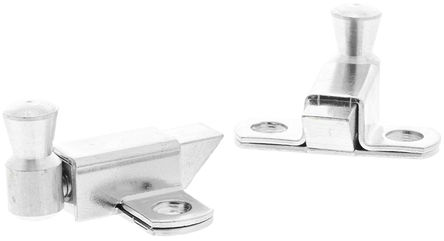

16-1-3625

型号： 16-1-3625

制造商： Pinet

描述：3 或 4 mm 直径埋头螺钉 镀锌钢，带有 304 不锈钢弹簧（仅闩锁） 锁扣 7 至 9 为镀锌钢 闩锁和锁扣提供 3 种尺寸 使用锁扣 7，带闩锁 1 和 4、锁扣 8，带闩锁 2 和 5 及锁扣 9，带闩锁 3 和 6 锁扣必须单独订购 Dimensions mm ---   | **A** | **B** | **C** | **D** | **E** | **F** | **G** | **H** | **I** | **J** **Latches** |   |   |   |   |   |   |   |   |   |   1 & 4 | 35 | 19 | 11 | 23 | 2.0 | 11 | 19 | 9 | 3 | 8 2 & 5 | 50 | 30 | 16 | 34 | 3.0 | 15 | 27 | 14 | 4 | 12 3 & 6 | 70 | 38 | 22 | 44 | 3.5 | 20 | 38 | 18 | 6 | 16 **Catches** |   |   |   |   |   |   |   |   |   |   7 | 35 | 11,5 | 11 | 23 | 1,2 | - | - | - | - | - 8 | 50 | 16 | 16 | 34 | 1,5 | - | - | - | - | - 9 | 70 | 19 | 22 | 44 | 2 | - | - | - | - | - ### 注 锁扣单独出售，锁扣详情请参见库存号 281-1010，281-1026，407-7199 ### Cabinet Latch
