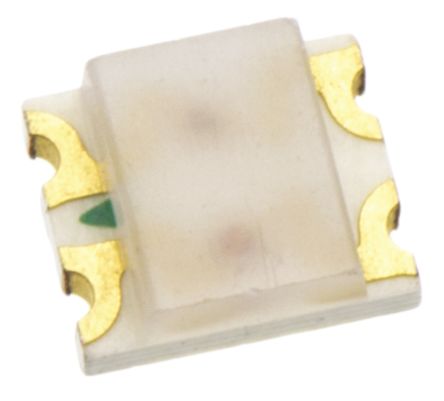

BROADCOM LIMITED HSMF-C155 发光二极管, 绿色、红色, SMD, 170 °, 矩形, R 20mA, G 20mA
Avago HSMF-C15x 系列 Chip
来自 Avago Technologies 的 HSMF-C 15x 系列 LED 是双色表面安装 SMT ChipLED。 它们均采用工业标准 1210 封装，可提供多种颜色。 HSMF-C15x LED 的宽视角使其特别适合用于背光应用。 其他 HSMF-C15x ChipLED 合适的应用包括按钮背光、符号背光、状态指示灯和前面板指示灯。
HSMF-C15x ChipLED 的功能：
\- 封装尺寸：3.2 x 2.7 x 1.1mm
\- 工业标准 1210 封装
\- 宽视角：170°
\- 兼容 IR 焊接
\- 扩散式光学镜片
\- 工作温度：-30°C 至 +85°C
### 可见光 LED，Avago Technologies
额定电压DC 1.10 V
针脚数 4
正向电压 2.20 V

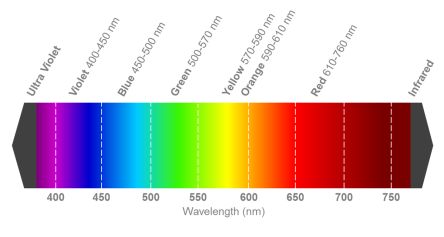

波长 626nm Red, 572nm Green
发光强度 2.50 mcd
视角 170°
透镜样式 Diffused
峰值波长 570nm, 630nm
耗散功率 65 mW
测试电流 20 mA
正向电流Max 20 mA
耗散功率Max 65 mW
安装方式 Surface Mount
引脚数 4
封装公制 3225
封装 1210
长度 3.2 mm
宽度 2.5 mm
高度 1.10 mm
封装公制 3225
封装 1210
颜色 Green, Red
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 工业, Industrial, 便携式器材, Push-button backlighting, Symbol backlighting, Status indicator, LED Lighting, Consumer Electronics, Front panel indicator, Portable Devices, 消费电子产品, 发光二极管照明
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
HSMF-C155 Broadcom 博通 | 当前型号 | 当前型号 |
HSMF-C156 博通 | 类似代替 | HSMF-C155和HSMF-C156的区别 |
HSMF-C655 安华高科 | 功能相似 | HSMF-C155和HSMF-C655的区别 |
