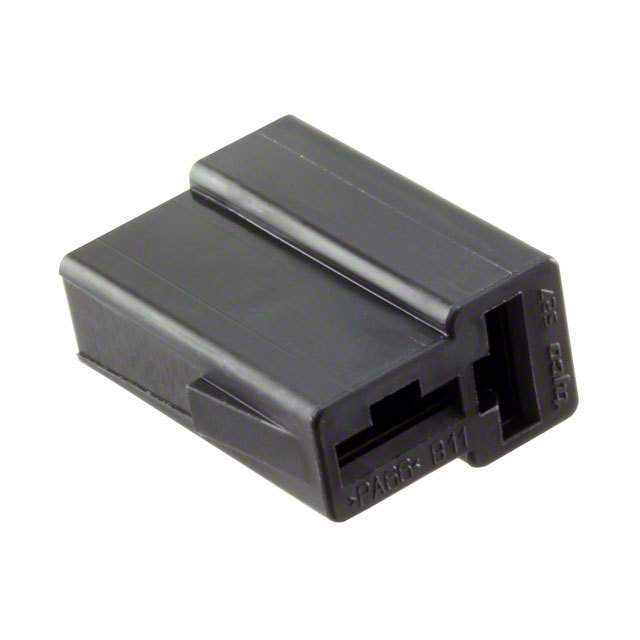

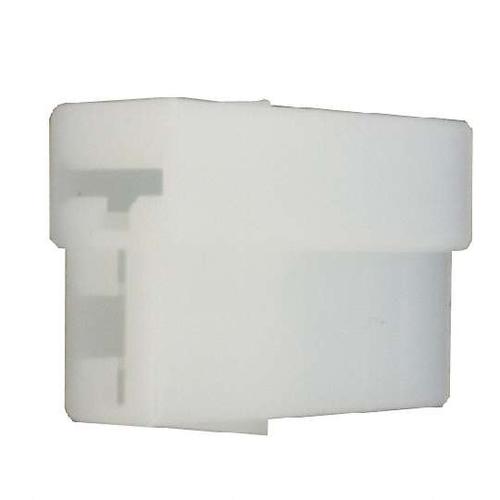

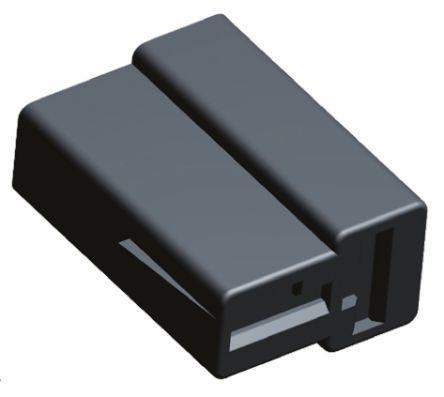

180907-5

TE Connectivity FASTIN-FASTON 系列 250 - 插座和插片触点外壳插头式和插座式外壳系列，适合与 FASTIN-FASTON 系列 250 触点一起使用。 插头式外壳可容纳 FASTIN-FASTON 系列 250 插座触点，而插座式外壳可容纳 FASTIN-FASTON 系列 250 插片式触点。 这些 FASTIN-FASTON 250 插座和插头外壳能够连接多达八个独立电路，最多可有 20 条引线，主要用作线束连接器，可自由悬挂或面板安装。 这些 FASTIN-FASTON 250 外壳的典型应用包括清洗机、烘干机、电炉及其他装置以及汽车布线应用。所有外壳极化 ### TE Connectivity FASTIN-FASTON™ 系列尺寸 --- 外壳类型 | 宽度 mm | 长 mm | 高度 mm 单路插座 | 9.9 | 24.1 | 6.5 单路插片 | 12.5 | 31.0 | 9.4 2 路插座（C 型） | 12.5 | 22.9 | 10.0 2 路插片（E 型） | 15.2 | 31.8 | 13.2 2 路插座（D 型） | 10.2 | 22.9 | 16.4 2 路插片（F 型） | 12.7 | 31.5 | 20.1 3 路插座 | 15.2 | 22.9 | 17.9 3 路插片 | 15.2 | 31.8 | 19.9 4 路插座 | 23.1 | 24.1 | 15.4 4 路插片 | 26.2 | 31.5 | 16.5 6 路插座 | 37.2 | 24.3 | 13.8 6 路插片 | 31.4 | 32.4 | 18.0 8 路插座 | 37.7 | 24.1 | 16.6 8 路插片 | 40.1 | 32.6 | 18.3 11 路插座 | 29.6 | 24.1 | 26.1 11 路插片 | 32.6 | 32.5 | 29.4 额定电流 | 每触点最大 24A ---|--- 压接材料 | 镀锡黄铜 绝缘材料 | 尼龙 6.6，UL94 V2 额定温度 | 最高 105°C

FASTIN-FASTON 系列 250 插座和插片外壳

一系列 FASTIN-FASTON 250 插片和插座外壳适合与 FASTIN-FASTON 250 电线接线端子一起使用。该外壳由尼龙制成，具有 UL 94 V2 或 UL 94 V0 易燃性等级，设计用于提供电气和机械保护。极化和锁定闩锁可防错配且实现牢固配接连接。这些 FASTIN-FASTON 250 外壳可通过最多 20 根引线连接多达 8 个单独电路。

### 特点和优势

• 提供电气和机械保护

• 极化以防止错配

• 提供尼龙 UL 94 V2 外壳

• 锁定闩锁，用于牢固配接连接

• 设计用于多达 8 个电路的单一或多个连接
