NC3MXX-B

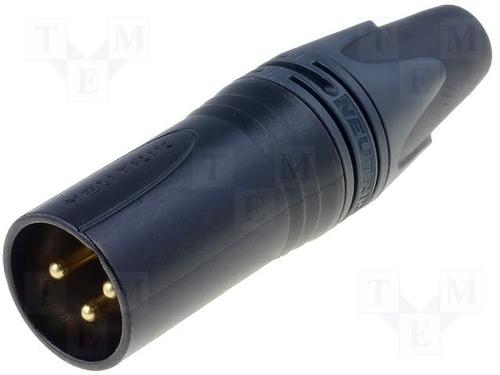

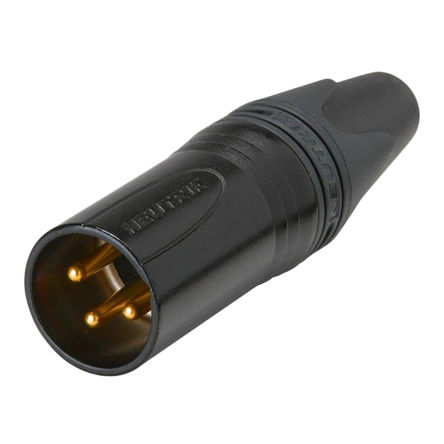

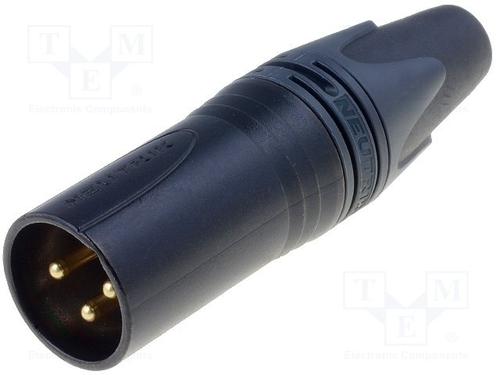

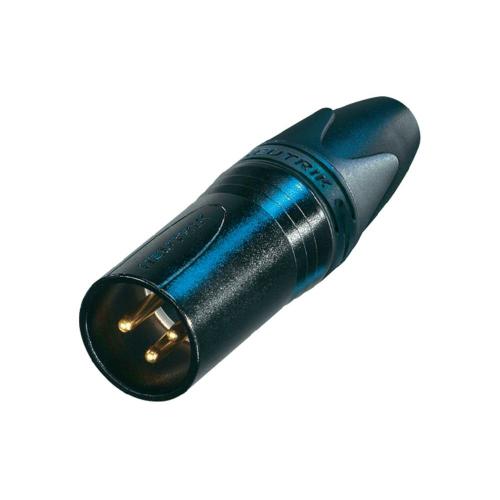

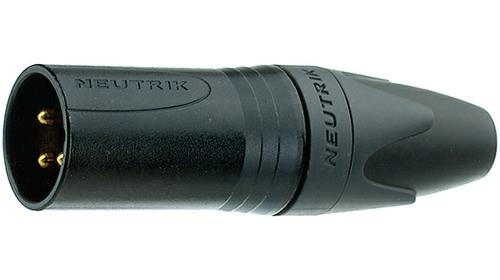

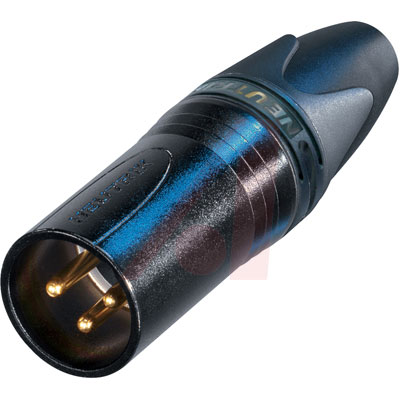

NEUTRIK  NC3MXX-B  音频连接器, XLR, 插头, 3 触点, 电缆安装, 金属主体, 镀金触芯, XX系列

XX 系列 XLR 镍电缆

的 XX 系列 XLR 连接器具有凹入式锁定，可提供牢固的连接和更坚固的外壳。这些连接器具有卡盘式应力消除装置和聚氨酯电缆固定头，可增强拔出力，抵抗电缆弯曲应力。这些 XLR 连接器具有坚固的压铸结构，易于组装且高度耐用，具有 1000 次接合以上的机械使用寿命

XX 系列连接器的诸多优点使可靠且符合人机工程学的 XLR 拥有极佳的接触完整性。

### 特点和优势

母触点的笼式设计，可实现低触点电阻

母触点采用焊接挡板，可防止对触点交错区进行焊接

母连接器，带实心金属闩锁

应力消除装置，可提高拔出力量，使组装更简单快捷

### 产品应用信息

无论是在录音棚还是舞台上，XLR 连接器都是麦克风和 PA 连接的公认标准。它们还可进一步用于视频和照明系统。XLR 连接器有望在繁忙的环境中提供可靠的连接。连接器的耐用性和质量是专业音频和舞台管理人员优点考虑的因素。

**机械** |

---|---

连接器主体 | 压铸锌/铝

绝缘体 | 聚酯/尼龙

触点 | 铜合金

电镀 | 硬镀银

工作温度 | -30°C → +80°C

插入力 | ≤ 20 N

拔出力 | ≤ 10 N

**电气** |

每个触点的电流 | 3 路 16A，4 路 10A

  | 5 和 6 路 7.5 A

  | 7 路 6 A

额定电压 | 250 V 交流

测试电压 | 1500 V 交流

触点电阻 | ≤ 3 mΩ

绝缘电阻 | ≥ 109Ω
