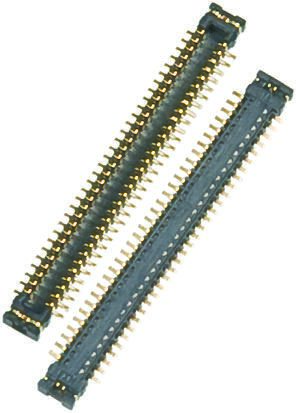

502430-2610

MOLEX  502430-2610  堆叠板连接器, 1 mm高, SlimStack 502430系列, 26 触点, 针座, 0.4 mm, 表面安装　, 2 排

0.4mm 板对板

超微型，具有业内某些最小的总体尺寸，设计用于调节超窄板对板应用中移动设备规格的持续缩减。

额定电流 0.3A，50V

最大触点电阻 80 毫欧姆

最小绝缘电阻 100 兆欧姆

优越的电气接触可靠性

末端焊接接地插片

镀金触点

工作温度范围：-20 至 +85°C

耐久性：30 个周期

尺寸

---

线路数目 | 长度 A （插头） | 长度 A （插座） | 尺寸 B | 尺寸 C | 高度（插头） | 高度（插座）

20 | 6.26 mm | 7.1 mm | 3.6 mm | 5.5 mm | 0.8 mm | 1.0 mm

26 | 7.46 mm | 8.3 mm | 4.8 mm | 6.7 mm | 0.8 mm | 1.0 mm

32 | 8.66 mm | 9.5 mm | 6 mm | 7.9 mm | 0.8 mm | 1.0 mm

40 | 10.26 mm | 11.1 mm | 7.6 mm | 9.5 mm | 0.8 mm | 1.0 mm

50 | 12.26 mm | 13.1 mm | 9.6 mm | 11.5 mm | 0.8 mm | 1.0 mm

60 | 14.26 mm | 15.1 mm | 11.6 mm | 13.5 mm | 0.8 mm | 1.0 mm

64 | 15.06 mm | 15.9 mm | 12.4 mm | 14.3 mm | 0.8 mm | 1.0 mm

80 | 18.26 mm | 19.1 mm | 15.6 mm | 17.5 mm | 0.8 mm | 1.0 mm

插座尺寸

---

线路数目 | 尺寸 A | 尺寸 B | 尺寸 C

20 | 7.1 mm | 3.6 mm | 5.5 mm

26 | 8.3 mm | 4.8 mm | 6.7 mm

32 | 9.5 mm | 6 mm | 7.9 mm

40 | 11.1 mm | 7.6 mm | 9.5 mm

50 | 13.1 mm | 9.6 mm | 11.5 mm

60 | 15.1 mm | 11.6 mm | 13.5 mm

64 | 15.9 mm | 12.4 mm | 14.3 mm

80 | 19.1 mm | 15.6 mm | 17.5 mm

插头尺寸

---

线路数目 | 尺寸 A | 尺寸 B | 尺寸 C

20 | 6.26 mm | 3.6 mm | 5.5 mm

26 | 7.46 mm | 4.8 mm | 6.7 mm

32 | 8.66 mm | 6 mm | 7.9 mm

40 | 10.26 mm | 7.6 mm | 9.5 mm

50 | 12.26 mm | 9.6 mm | 11.5 mm

60 | 14.26 mm | 11.6 mm | 13.5 mm

64 | 15.06 mm | 12.4 mm | 14.3 mm

80 | 18.26 mm | 15.6 mm | 17.5 mm

### 认可

UL 94V-0
