NST30010MXV6T1G概述

NPN 晶体管,最大 1A,ON Semiconductor### 标准带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 功率晶体管 双晶体管 复合晶体管对 高电压晶体管 射频晶体管 双极/FET 晶体管

通用 NPN ,最大 1A,

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

NST30010MXV6T1G中文资料参数规格
技术参数

频率 100 MHz

针脚数 6

极性 PNP

耗散功率 661 mW

击穿电压集电极-发射极 30 V

集电极最大允许电流 0.1A

最小电流放大倍数hFE 420 @2mA, 5V

额定功率Max 500 mW

直流电流增益hFE 520

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 661 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-563

外形尺寸

长度 1.7 mm

宽度 1.3 mm

高度 0.6 mm

封装 SOT-563

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

NST30010MXV6T1G引脚图与封装图
NST30010MXV6T1G引脚图
NST30010MXV6T1G封装图

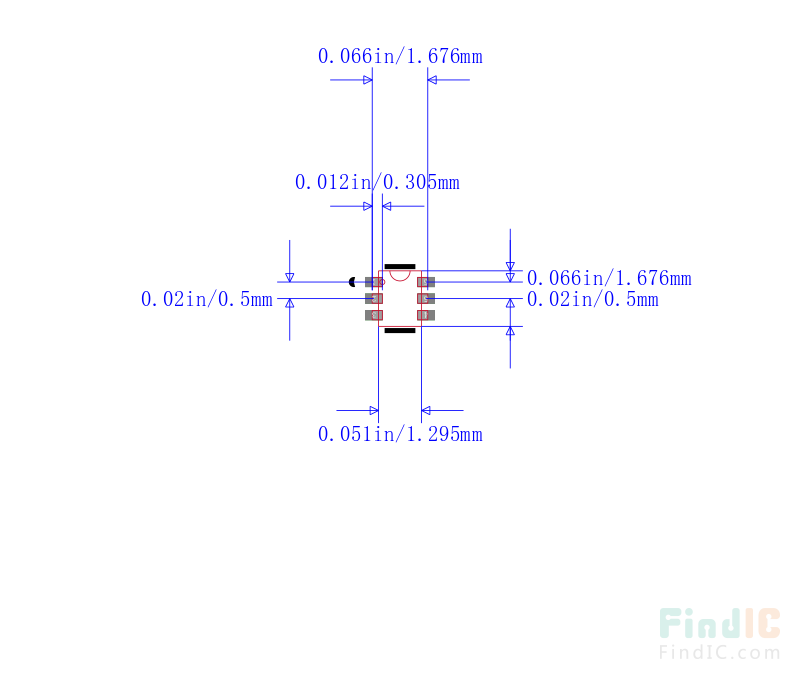

NST30010MXV6T1G封装焊盘图
