型号中的数字"118"只是NXP内部的一个编号而已。
74HC595D是一款高速硅栅CMOS器件, 引脚与低功耗肖特基TTL LSTTL兼容. 该器件符合JEDEC standard No. 7A标准. 74HC595D是一款8阶串行移位寄存器, 带有存储寄存器, 3个状态输出. 寄存器带有独立的时钟. 数据在移位寄存器时钟输入 SHCP的正沿转换移位. 每个寄存器中的数据在存储寄存器时钟输入 STCP的正沿转换时传送至存储寄存器. 如果两个时钟连接在一起, 移位寄存器将始早于存储寄存器一个时钟脉冲. 移位寄存器具有串行输入 DS和串行标准输出 Q7S, 用于级联. 所有8个移位寄存器带有异步复位 低电平有效. 存储寄存器具有8个并行3态总线驱动器输出. 如果输出启用输入 OE为低电平, 存储寄存器中的数据会出现在输出端.
频率 100 MHz
电源电压DC 2.00V min
电容 3.5 pF
输出接口数 9
通道数 8
针脚数 16
位数 8
耗散功率 500 mW
静态电流 80 µA
输入数 1
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 16

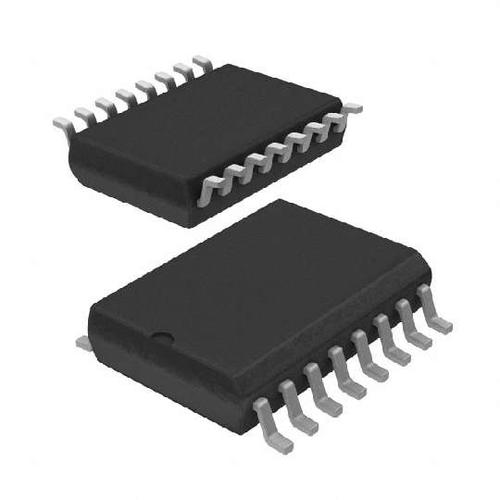

封装 SOIC-16
封装 SOIC-16
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 多媒体, 嵌入式设计与开发, 时钟与计时, 工业, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
74HC595D,118 Nexperia 安世 | 当前型号 | 当前型号 |
74HC594D,118 恩智浦 | 完全替代 | 74HC595D,118和74HC594D,118的区别 |
74HC595D,112 恩智浦 | 完全替代 | 74HC595D,118和74HC595D,112的区别 |
