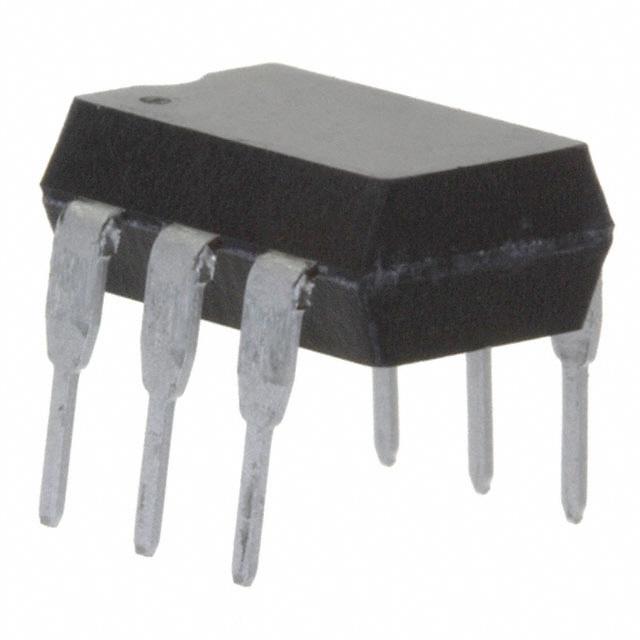

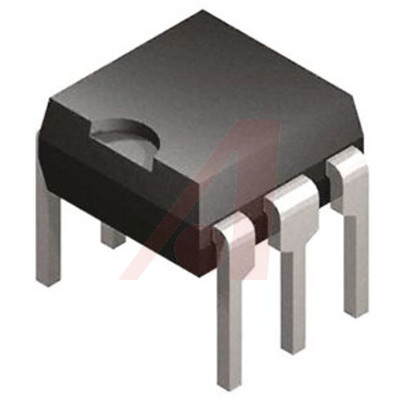

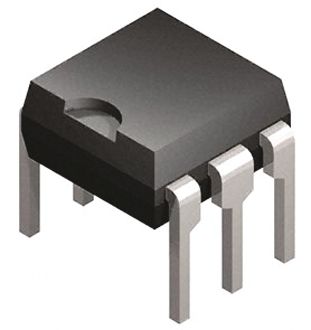

VISHAY H11A1 光电耦合器, 晶体管输出, 1通道, DIP, 6 引脚, 60 mA, 5.3 kV, 50 %
The is a Phototransistor Output Optocoupler with base connection and consists of gallium arsenide infrared LED and a silicon NPN phototransistor. The isolation performance is accomplished through Vishay double melding isolation manufacturing process.
- .
- Interfaces with common logic families
- .
- <0.5pF Input-output coupling capacitance
额定电压DC 1.10 V
输出电压 70.0 V
通道数 1
针脚数 6
正向电压 1.1 V
输入电流 60.0 mA
耗散功率 150 mW
上升时间 3 µs
隔离电压 5.3 kV
正向电流 60 mA
输出电压Max 70 V
输入电流Min 60 mA
正向电压Max 1.5 V
正向电流Max 60 mA
下降时间 3 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 150 mW
安装方式 Through Hole
引脚数 6
封装 DIP-6
高度 3.81 mm
封装 DIP-6
工作温度 -55℃ ~ 100℃
产品生命周期 Active
包装方式 Tube
制造应用 Sensing & Instrumentation, Communications & Networking, 电源管理, 传感与仪器, Power Management, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
H11A1 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
H11A3 威世 | 完全替代 | H11A1和H11A3的区别 |
CNY17-2 威世 | 类似代替 | H11A1和CNY17-2的区别 |
CNY17-1 威世 | 类似代替 | H11A1和CNY17-1的区别 |
