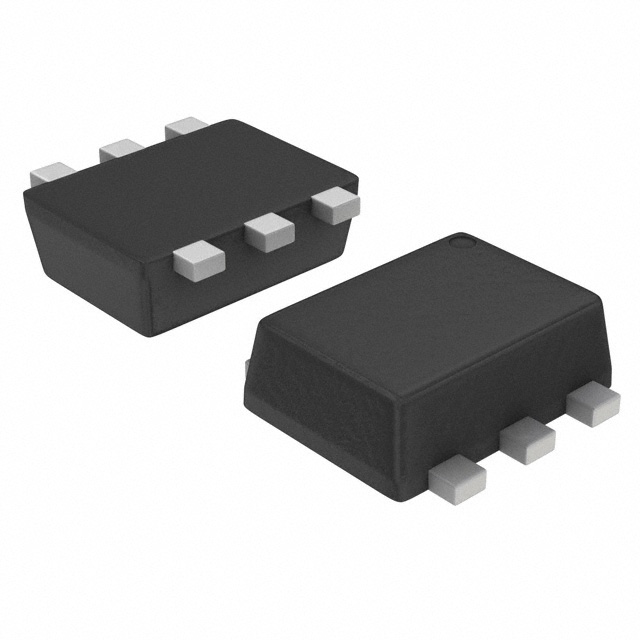

NSBC123JPDXV6T1G NPN+PNP复合带阻尼三极管 -50V/50V -100mA/100mA HEF=80~140 R1=2.2KΩ R2=47KΩ 500mW/0.5W SOT-563 标记3S6 开关电路 逆变器 接口电路 驱动电路
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | -50V/50V
\---|---
集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | -50V/50V
集电极连续输出电流IC Collector CurrentIC | -100mA/100mA
Q1基极输入电阻R1 Input ResistanceR1 | 2.2KΩ/Ohm
Q1基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 47KΩ/Ohm
Q1电阻比R1/R2 Q1 Resistance Ratio | 0.047
Q2基极输入电阻R1 Input ResistanceR1 | 2.2KΩ/Ohm
Q2基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 47KΩ/Ohm
Q2电阻比R1/R2 Q2 Resistance Ratio | 0.047
直流电流增益hFE DC Current GainhFE | 80~140
截止频率fT Transtion FrequencyfT |
耗散功率Pc Power Dissipation | 500mW/0.5W
Description & Applications | Features •Dual Bias Resistor Transistors •NPN and PNP Silicon Surface Mount Transistors with Monolithic Bias Resistor Network •Simplifies Circuit Design •Reduces Board Space •Reduces Component Count •Available in 8 mm, 7 inch Tape and Reel •AEC−Q101 Qualified and PPAP Capable •NSV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements •These are Pb−Free Devices
描述与应用 | 特点 •双偏置电阻 •NPN和PNP硅表面贴装晶体管与单片偏置电阻网络 •简化电路设计 •缩小板级空间 •减少元件数 •8毫米,7英寸磁带和卷轴 •通过AEC-Q101认证和PPAP能力 •的NSV前缀为汽车和其他应用程序需要独特的网站和控制变更要求 •这些都是Pb-Free设备
额定电压DC 50.0 V
额定电流 100 mA
极性 NPN+PNP
耗散功率 0.5 W
击穿电压集电极-发射极 50 V
集电极最大允许电流 100mA
最小电流放大倍数hFE 80 @5mA, 10V
最大电流放大倍数hFE 80
额定功率Max 500 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 500 mW
安装方式 Surface Mount
引脚数 6
封装 SOT-563-6
长度 1.6 mm
宽度 1.2 mm
高度 0.55 mm
封装 SOT-563-6
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
