HCPL3700中文资料参数规格
技术参数
额定电压DC 18.0 V
上升/下降时间 45µs, 0.5µs
输入电压DC 5.00 V
输出电压 20.0 V, 18.0 V
电路数 1
通道数 1
针脚数 8
输入电流 3.70 mA
耗散功率 0.21 W
上升时间 45 µs
隔离电压 2500 Vrms
正向电流 50 mA
输出电压Max 20 V
输入电流Min 50 mA
正向电压Max 0.65 V
正向电流Max 50 mA
下降时间 0.5 µs
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 210 mW
封装参数
安装方式 Through Hole
引脚数 8

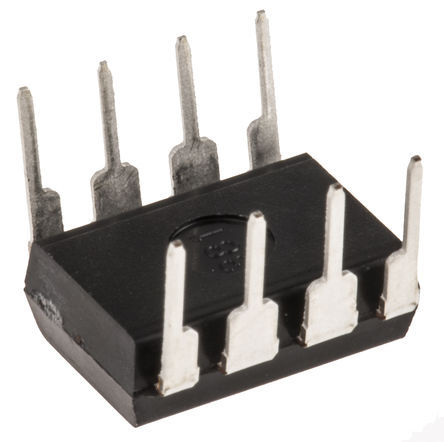

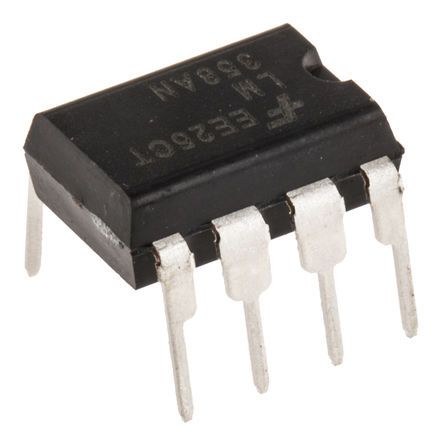

封装 DIP-8
外形尺寸
高度 3.94 mm
封装 DIP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99
在线购买HCPL3700
型号： HCPL3700
制造商：
Fairchild
飞兆/仙童
描述：Fairchild Semiconductor AC 或 DC 输入 继电器触点监控器的应用，工业控制 ### 光耦合器，Fairchild Semiconductor
替代型号HCPL3700
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
HCPL3700 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
HCPL-3700 博通 | 功能相似 | HCPL3700和HCPL-3700的区别 |
