53261-1171

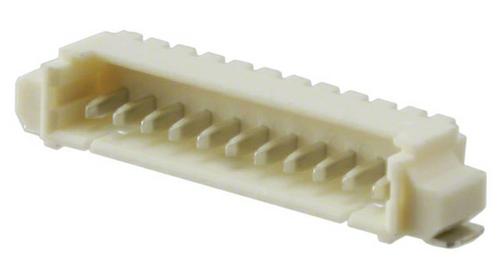

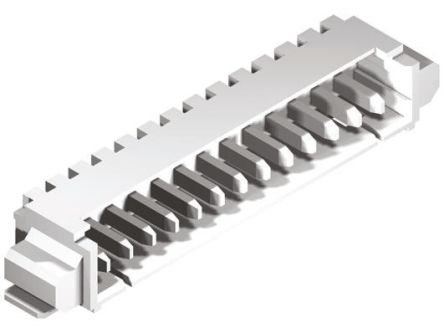

MOLEX  53261-1171  线至板连接器, 直角, PicoBlade 53261系列, 11 触点, 针座, 1.25 mm, 表面安装　, 1 排

1.25 mm PicoBlade 印刷电路板和 SMT 管座 - 53047、53048、53261 和 53398 系列

PicoBlade 印刷电路板通孔和 SMT 安装管座连接器采用紧凑型设计，节距为 1.25 mm。这些 PicoBlade 管座构成了线对板互连系统的一部分，与 2.00 mm 线对板系统相比，可节省高达 45％ 的印刷电路板空间。PicoBlade 连接器系统还能够提供与类似的 2.00 mm 节距连接器系统相同的 1A 电流。这些 PicoBlade 管座的外壳具有锁定窗口，可与压接外壳中的两个锁定斜面接合以产生摩擦锁定机制。此摩擦锁定可提供牢固的配接，防止由于处理不当或振动造成意外拔出。SMT PicoBlade 管座具有焊片，可确保在印刷电路板上牢固固定，且可用作应力消除装置，用于 SMT 焊接尾线。此功能还有助于防止焊接点由于处理不当而出现破裂。这些 1.25 mm PicoBlade 印刷电路板和 SMT 管座提供垂直和直角安装配置。

### 特点和优势

• 1 A 电流容量，采用紧凑型 1.25 mm 节距设计

• 与 2.00 mm 节距相比，可节省高达 45％ 的印刷电路板空间

• 摩擦锁定机制，可确保牢固的配接连接

• 焊片，用于牢固固定印刷电路板（SMT 型号）

### 产品应用信息

PicoBlade 1.25 mm 互连系统设计用于高密度线束应用。典型应用包括汽车警报系统和汽车音响、DVD 播放器、工业过程控制以及医疗病人监护仪。
