5745412-1概述

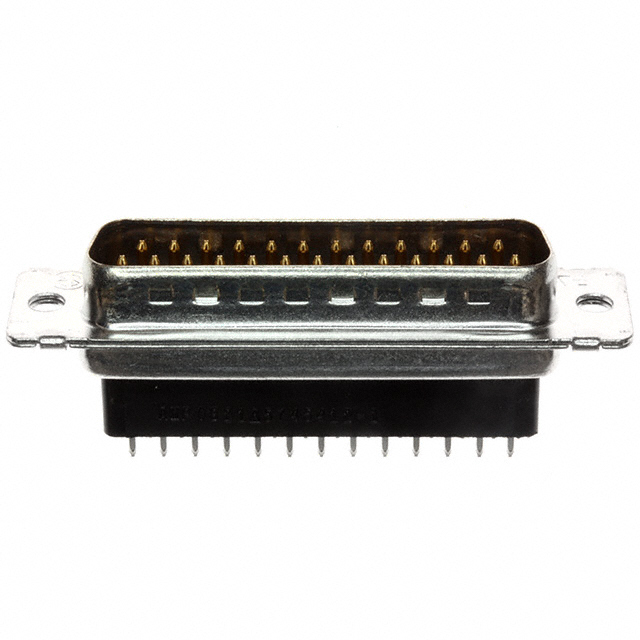

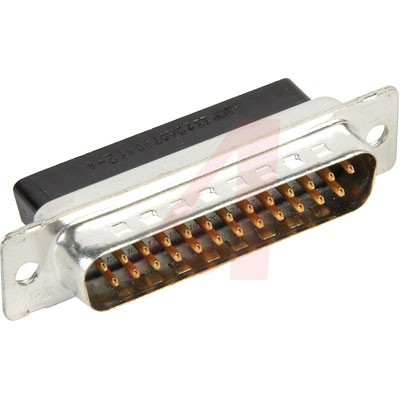

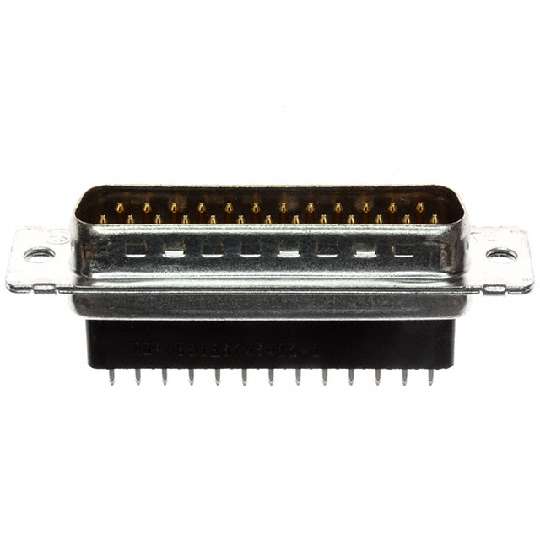

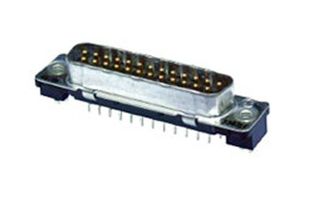

Conn D-Subminiature PIN 25POS 2.76mm Solder ST Thru-Hole 25 Terminal 1Port

25 Position Plug — AMP HD-20 Full Metal-Shell Straight Posted Connector

**Material:

**

* **Shell:** Steel, tin-plated.

* **Insert:** Thermoplastic 94 V-O rated, black.

* **Contacts:** Pins — Brass; Sockets — Phosphor bronze, all-plated.

**Features:

**

**

* **

* All Plugs and Receptacles Are Preloaded with Size 20 DF Posted Contacts

* Mates with: HDE-20 Metal-Shell IDC Connectors; HDF-20 Low Profile Metal-Shell Connectors; HDP-20 Crimp Snap-In Contact Connectors

5745412-1中文资料参数规格
技术参数

触点数 25

极性 Male

触点电镀 Gold, Tin over Nickel

额定电流 6 A

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 25

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 250 VAC

工作电压Max 250VDC, 250VAC

封装参数

安装方式 Through Hole

引脚间距 2.77 mm

外形尺寸

长度 53.03 mm

宽度 12.54 mm

高度 17.5 mm

引脚间距 2.77 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040
