5745116-1概述

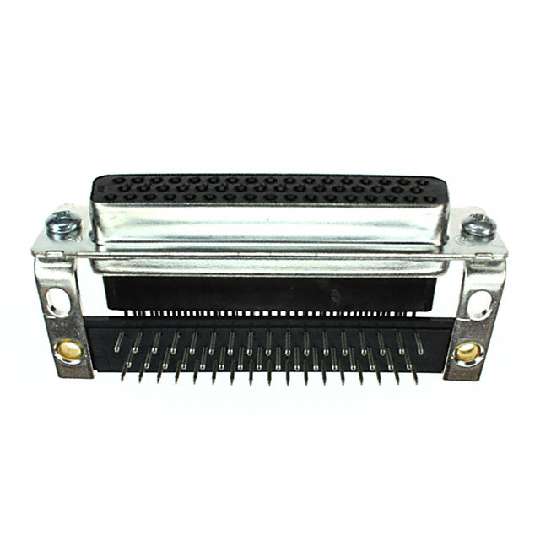

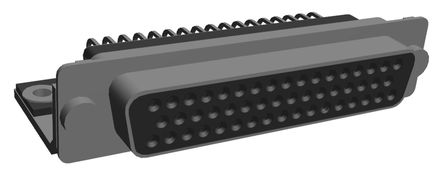

AMPLIMITE,HD-20 全金属外壳直角粘贴型,545 印刷电路板安装 D-Sub 连接器AMPLIMITE,HD-20 直角粘贴型,545(13.84 mm 封装尺寸)印刷电路板安装 D-sub 连接器,带全金属镀锡钢外壳。 这些 AMPLIMITE HD-20 印刷电路板安装插头和插座连接器,带标准安装螺钉或 4-40 母连接器螺钉锁,用于连接到配接连接器、0.00076μ m 或镀金配接触点(有关详细信息,请参见数据表)。 D - sub 插头连接器具有接地锯齿。**补充数据** --- **库存号** | **制造商部件号** | **描述** | **配接连接器锁定类型** | **触点镀层** 822-4932 | 5745352-4 | 15 路插头 | 标准安装螺钉 | 0.00076 μm 镀金 782-9609 | 5745355-4 | 50 路插头 | 标准安装螺钉 | 0.00076 μm 镀金 795-2289 | 5747497-4 | 50 路插头 | 4-40 包容式螺钉锁 | 0.00076 μm 镀金 822-4917 | 5747020-1 | 9 路插座 | 4-40 包容式螺钉锁 | 镀金 822-4908 | 5745536-2 | 25 路插座 | 4-40 包容式螺钉锁 | 0.00076 μm 镀金 822-4926 | 5745114-2 | 25 路插座 | 标准安装螺钉 | 0.00076 μm 镀金 798-1473 | 5747193-1 | 50 路插座 | 4-40 包容式螺钉锁 | 镀金 822-4920 | 5745116-1 | 50 路插座 | 标准安装螺钉 | 镀金 822-4939 | 5745116-2 | 50 路插座 | 标准安装螺钉 | 0.00076 μm 镀金 ### TE Connectivity AMPLIMITE D - 超微型连接器Amplimite 系列的连接器和附件。适合于军事应用、工业应用或者商业应用和计算机接口连接等等

AMPLIMITE,HD-20 全金属外壳直角粘贴型,545 印刷电路板安装 D-Sub

AMPLIMITE,HD-20 直角粘贴型,545(13.84 mm 封装尺寸)印刷电路板安装 D-sub 连接器,带全金属镀锡钢外壳。 这些 AMPLIMITE HD-20 印刷电路板安装插头和插座连接器,带标准安装螺钉或 4-40 母连接器螺钉锁,用于连接到配接连接器、0.00076μ m 或镀金配接触点(有关详细信息,请参见数据表)。 D - sub 插头连接器具有接地锯齿。

### AMPLIMITE D - 超微型连接器

5745116-1中文资料参数规格
技术参数

触点数 50

极性 Female

触点电镀 Gold Flash, Tin, Tin over Nickel

绝缘电阻 5000 MΩ

排数 3

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 50

工作温度Max 105 ℃

工作温度Min -55 ℃

工作电压Max 250VDC, 250VAC

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.77 mm

外形尺寸

长度 66.92 mm

宽度 29.28 mm

高度 15.36 mm

引脚间距 2.77 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

在线购买5745116-1
型号: 5745116-1
制造商: TE Connectivity 泰科
描述:AMPLIMITE,HD-20 全金属外壳直角粘贴型,545 印刷电路板安装 D-Sub 连接器 AMPLIMITE,HD-20 直角粘贴型,545(13.84 mm 封装尺寸)印刷电路板安装 D-sub 连接器,带全金属镀锡钢外壳。 这些 AMPLIMITE HD-20 印刷电路板安装插头和插座连接器,带标准安装螺钉或 4-40 母连接器螺钉锁,用于连接到配接连接器、0.00076μ m 或镀金配接触点(有关详细信息,请参见数据表)。 D - sub 插头连接器具有接地锯齿。 **补充数据** --- **库存号** | **制造商部件号** | **描述** | **配接连接器锁定类型** | **触点镀层** 822-4932 | 5745352-4 | 15 路插头 | 标准安装螺钉 | 0.00076 μm 镀金 782-9609 | 5745355-4 | 50 路插头 | 标准安装螺钉 | 0.00076 μm 镀金 795-2289 | 5747497-4 | 50 路插头 | 4-40 包容式螺钉锁 | 0.00076 μm 镀金 822-4917 | 5747020-1 | 9 路插座 | 4-40 包容式螺钉锁 | 镀金 822-4908 | 5745536-2 | 25 路插座 | 4-40 包容式螺钉锁 | 0.00076 μm 镀金 822-4926 | 5745114-2 | 25 路插座 | 标准安装螺钉 | 0.00076 μm 镀金 798-1473 | 5747193-1 | 50 路插座 | 4-40 包容式螺钉锁 | 镀金 822-4920 | 5745116-1 | 50 路插座 | 标准安装螺钉 | 镀金 822-4939 | 5745116-2 | 50 路插座 | 标准安装螺钉 | 0.00076 μm 镀金 ### TE Connectivity AMPLIMITE D - 超微型连接器 Amplimite 系列的连接器和附件。 适合于军事应用、工业应用或者商业应用和计算机接口连接等等
替代型号5745116-1
型号/品牌 代替类型 替代型号对比

5745116-1

TE Connectivity 泰科

当前型号

当前型号

745116-1

泰科

功能相似

5745116-1和745116-1的区别
