5745074-4概述

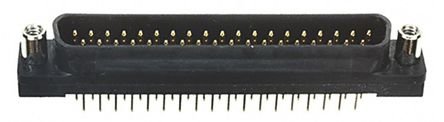

AMP FROM TE CONNECTIVITY 5745074-4 连接器, 标准D-SUB, 37路, 公

AMPLIMITE HD-20 系列全塑印刷电路板安装 D-Sub

AMPLIMITE HD-20 全塑系列直向粘贴型印刷电路板安装 D-Sub 连接器，带 94V-0 黑色热塑外壳，预装了 20 号 DF 粘贴型镀金引脚触点。这些 HD-20 全塑印刷电路板安装 D-Sub 连接器具有 3.18mm 支柱和 3.05mm 安装孔、螺纹插件或固定母连接器螺钉锁。

如果需要合适的螺钉锁，请参见典型库存号 717-4470 和 680-9351。

### 注

3.18 mm 柱长，建议用于厚度为 1.58 到最大 2.36 mm 的印刷电路板

### AMPLIMITE D - 超微型连接器

5745074-4中文资料参数规格

技术参数

触点数 37

极性 Male

触点电镀 Gold, Tin over Nickel

额定电流 6 A

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 37

额定电流Max 6A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 125 V

封装参数

安装方式 Through Hole

引脚间距 2.77 mm

外形尺寸

长度 69.39 mm

宽度 10.41 mm

高度 12.09 mm

引脚间距 2.77 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040
