S34ML02G100BHI000

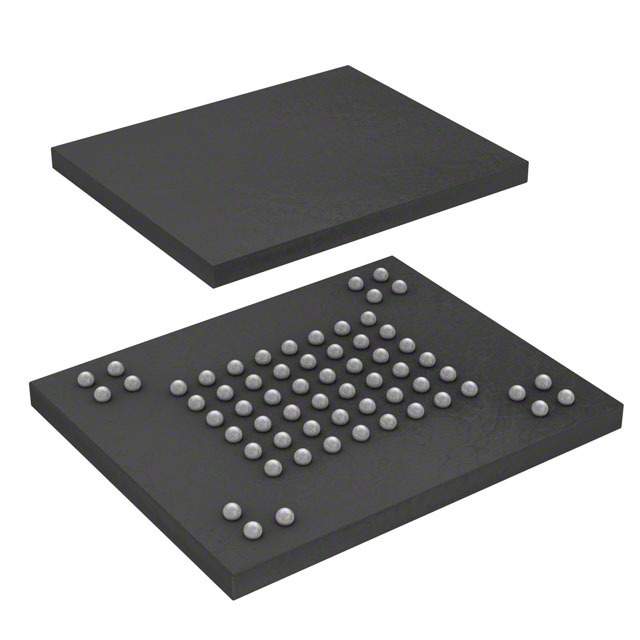

S34ML02G100BHI000图片1
S34ML02G100BHI000图片2
S34ML02G100BHI000图片3
S34ML02G100BHI000图片4
S34ML02G100BHI000图片5
S34ML02G100BHI000图片6
S34ML02G100BHI000概述

S34ML02G 系列 2 G位 256M x 8 3 V 表面贴装 嵌入式 NAND 闪存 - VFBGA-63

闪存 - NAND 存储器 IC 2Gb(256M x 8) 并联 63-BGA(11x9)


得捷:
IC FLASH 2GBIT PARALLEL 63BGA


e络盟:
闪存, 与非, SLC NAND, 2 Gbit, 256M x 8位, 并行, BGA, 63 引脚


艾睿:
SLC NAND Flash Parallel 3V/3.3V 2G-bit 256M x 8 20ns 63-Pin BGA Tray


安富利:
SLC NAND Flash Parallel 3.3V 2Gbit 256M x 8bit 20ns 63-Pin BGA Tray


富昌:
S34ML02G 系列 2 G位 256M x 8 3 V 表面贴装 嵌入式 NAND 闪存 - VFBGA-63


Chip1Stop:
SLC NAND


Verical:
SLC NAND Flash Parallel 3V/3.3V 2G-bit 256M x 8 20ns 63-Pin BGA Tray


Newark:
MEMORY, FLASH, 2GBIT, 63BGA


S34ML02G100BHI000中文资料参数规格
技术参数

电源电压DC 2.70V min

供电电流 30 mA

针脚数 63

位数 8

存取时间 25 ns

存取时间Max 20 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3.3 V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 63

封装 BGA-63

外形尺寸

封装 BGA-63

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Computers & Computer Peripherals, Industrial, Communications & Networking, Consumer Electronics, , 工业, 车用, 计算机和计算机周边, 通信与网络, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991.b.1.a

数据手册

S34ML02G100BHI000引脚图与封装图

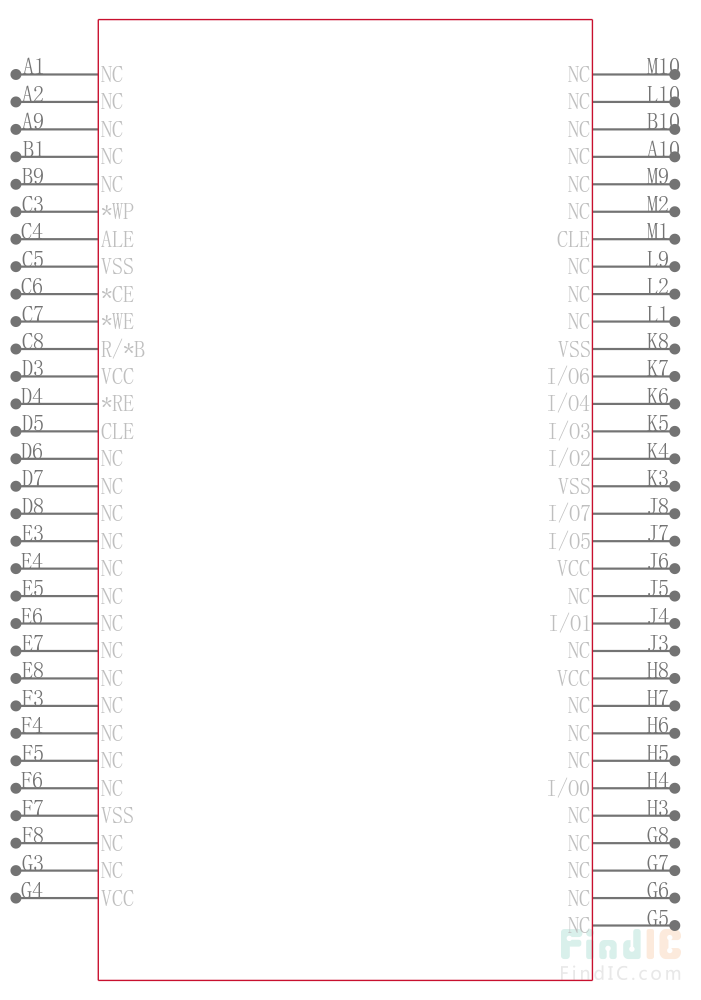

S34ML02G100BHI000引脚图

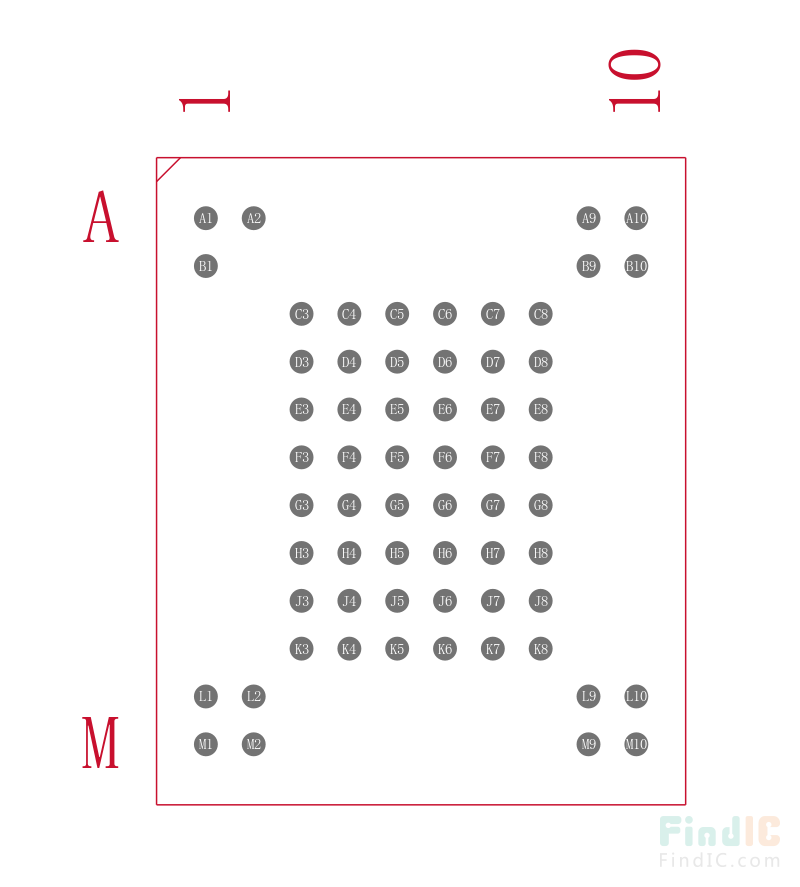

S34ML02G100BHI000封装图

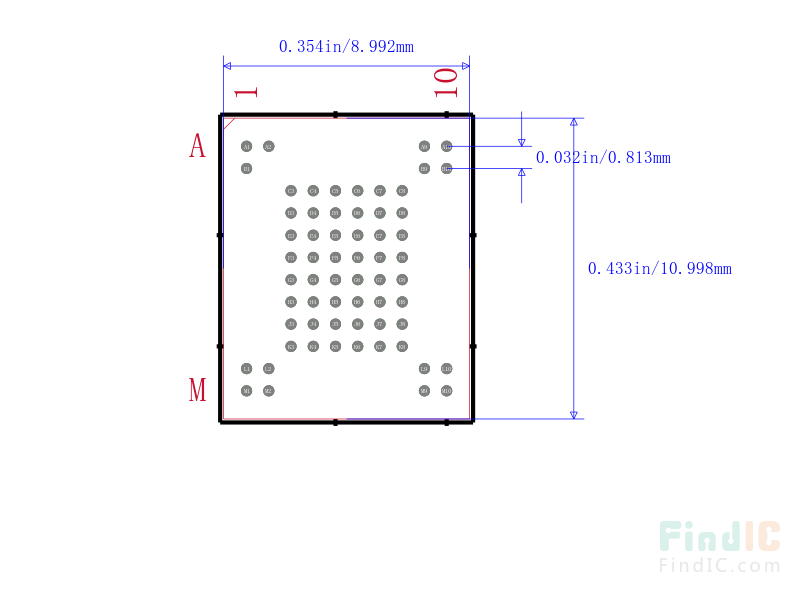

S34ML02G100BHI000封装焊盘图
在线购买S34ML02G100BHI000
型号: S34ML02G100BHI000
制造商: Cypress Semiconductor 赛普拉斯
描述:S34ML02G 系列 2 G位 256M x 8 3 V 表面贴装 嵌入式 NAND 闪存 - VFBGA-63
替代型号S34ML02G100BHI000
型号/品牌 代替类型 替代型号对比

S34ML02G100BHI000

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

S34ML02G100BHI003

赛普拉斯

完全替代

S34ML02G100BHI000和S34ML02G100BHI003的区别

MT29F2G08ABAEAH4-E:E

镁光

功能相似

S34ML02G100BHI000和MT29F2G08ABAEAH4-E:E的区别
