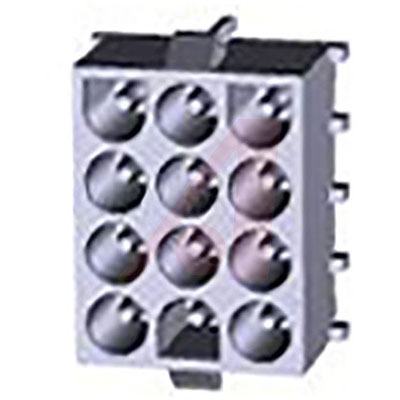

641973-1图片1

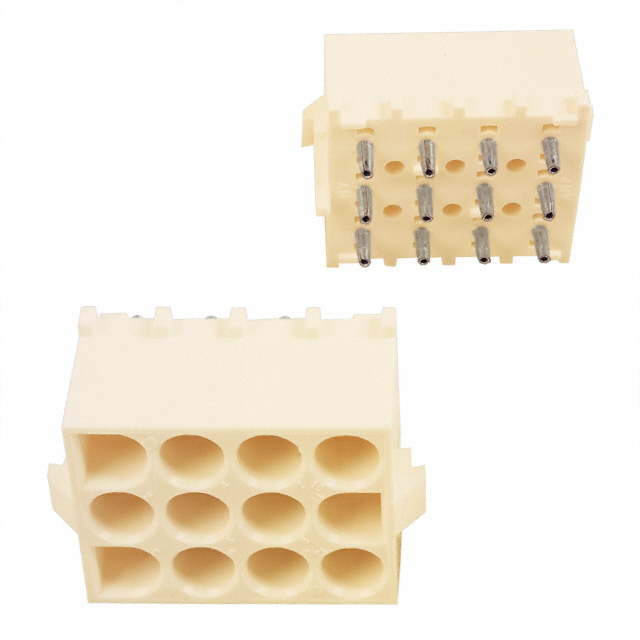

641973-1图片2

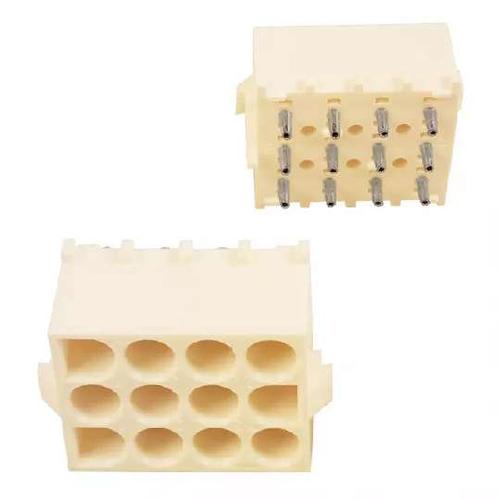

641973-1图片3
641973-1图片4
641973-1图片5
641973-1图片6
641973-1图片7
641973-1图片8
641973-1图片9
641973-1图片10
641973-1图片11
641973-1图片12
641973-1图片13
641973-1图片14
641973-1图片15
641973-1图片16
641973-1图片17
641973-1图片18
641973-1图片19
641973-1图片20
641973-1图片21
641973-1图片22
641973-1概述

通用 MATE-N-LOK 12 位置 通孔 三排 直 针座

12P UMNL PIN HDR ASSY V2 NATL

Product Highlights

Header

Universal MATE-N-LOK

Not CompactPCI

6.35 x 6.35 mm Centerline, Matrix

Number of Circuits = 12


得捷:
CONN HEADER VERT 12POS 6.35MM


立创商城:
641973-1


贸泽:
管脚和插座连接器 12P UMNL PI HDR ASSY


艾睿:
The 641973-1 power connector from TE Connectivity is perfect for powering your circuit because it comes with the least amount of losses. This HDR connector&s;s 12 contacts that are made out of phosphor bronze and plated with pre-tin. This connector has a single port. It has a maximum voltage rating of 600 VAC. It has a header type gender. It has a straight body orientation. Its pitch is 6.35 mm. This device has a maximum current rating of 19 A/contact. 641973-1 is housed in nylon. Its 12 terminals use the solder termination method. This product is 14.73 mm tall.


Allied Electronics:
Universal MATE-N-LOK Series; 6.35mm Pitch 12 Way 4 Row Straight PCB Header


安富利:
Conn Power HDR 12 POS 6.35mm Solder ST Thru-Hole 12 Terminal 1 Port


Verical:
Conn Power HDR 12 POS 6.35mm Solder ST Thru-Hole 12 Terminal 1 Port Bag


Newark:
# AMP - TE CONNECTIVITY  641973-1  12P UMNL PIN HDR ASSY V2 NATL New


MASTER:
PIN HEADER ASSEMBLY, UNIVERSAL MATE-N-LOK, 12 CIRCUIT


Powell:
.250" Centerline, 600 V, 19 - 36 A max


Online Components:
12P UMNL PIN HDR ASSY V2 NATL


Electro Sonic:
12P UMNL PIN HDR ASSY V2 NATL


641973-1中文资料参数规格
技术参数

触点数 12

极性 Male

触点电镀 Tin

额定电流 12 A

排数 3

方向 Vertical

电路数 12

易燃性等级 UL 94 V-2

针脚数 12

安装角度 180 °

额定电流Max 19A/触头

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压Max 600 VAC

额定电压 600 VAC

封装参数

安装方式 Through Hole

封装 -

引脚间距 6.35 mm

外形尺寸

高度 14.73 mm

封装 -

引脚间距 6.35 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Phosphor Bronze

材质 Nylon

工作温度 -40℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bag

制造应用 通用, Power

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

在线购买641973-1
型号: 641973-1
制造商: TE Connectivity 泰科
描述:通用 MATE-N-LOK 12 位置 通孔 三排 直 针座
替代型号641973-1
型号/品牌 代替类型 替代型号对比

641973-1

TE Connectivity 泰科

当前型号

当前型号

1-641974-1

泰科

功能相似

641973-1和1-641974-1的区别
