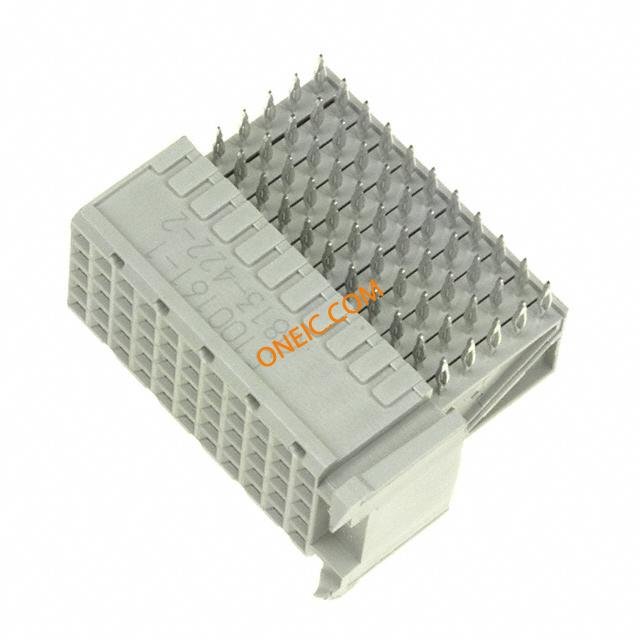

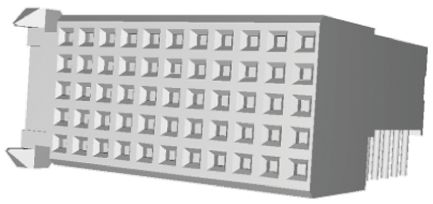

TE Connectivity Z-PACK™ HM 2mm C 型背板连接器Z-PACK™ HM 2mm C 型背板直角和垂直安装管座和插座连接器，用于 2mm HM 接口，提供自由或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点和 CompactPCI 选项，有关详细信息，请参见附加数据表。 这些 Z-PACK™ 硬公制 C 型背板连接器，具有 UL 94V-0 聚酯外壳，带各种配接对准选项，包括导向片和极化销，并提供标准串扰。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。
Z-PACK™ HM 2mm C 型背板
Z-PACK™ HM 2mm C 型背板直角和垂直安装管座和插座连接器，用于 2mm HM 接口，提供自由或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点和 CompactPCI 选项，有关详细信息，请参见附加数据表。 这些 Z-PACK™ 硬公制 C 型背板连接器，具有 UL 94V-0 聚酯外壳，带各种配接对准选项，包括导向片和极化销，并提供标准串扰。
Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。
触点数 55
极性 Female
触点电镀 Gold, Gold over Nickel
额定电流 1.5 A
排数 5
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 55
接触电阻 13.5 mΩ
屏蔽 No
额定电流Max 1.5A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 500 V
安装方式 Through Hole
封装 -
引脚间距 2.00 mm
长度 24.95 mm
宽度 21.8 mm
高度 12.25 mm
封装 -
引脚间距 2.00 mm
外壳颜色 Gray
颜色 Gray
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Power, Signal
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
5100161-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
354865 伊恩电子 | 类似代替 | 5100161-1和354865的区别 |
100161-1 泰科 | 功能相似 | 5100161-1和100161-1的区别 |
17230552102 哈丁电子 | 功能相似 | 5100161-1和17230552102的区别 |
