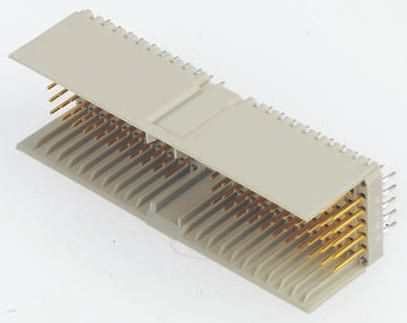

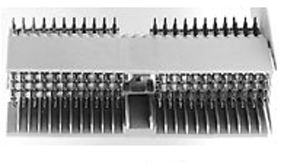

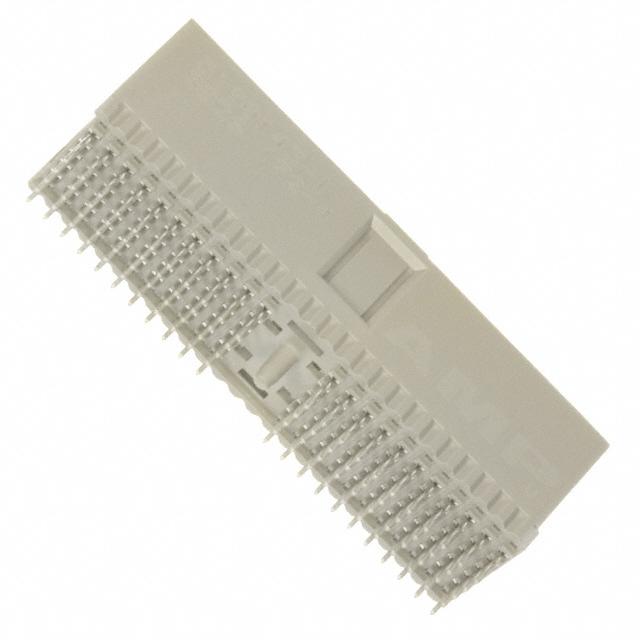

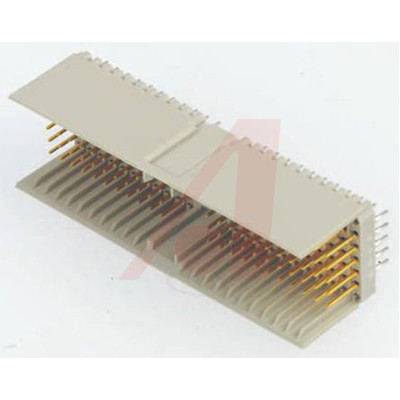

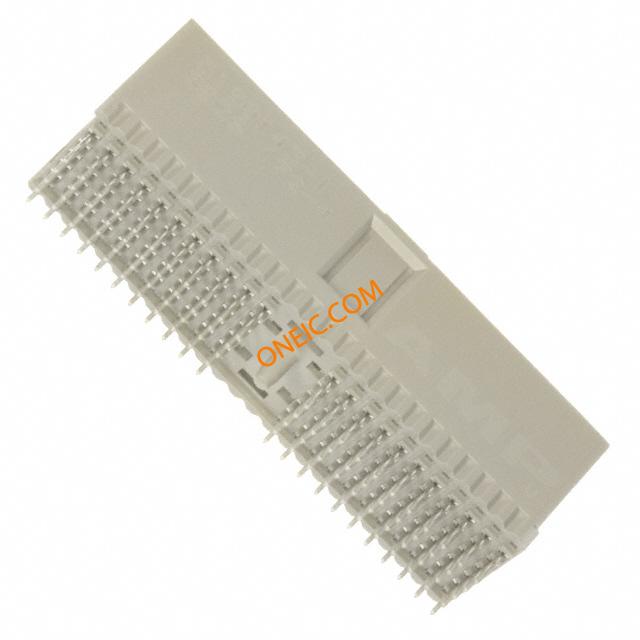

AMP FROM TE CONNECTIVITY 5100143-1 连接器, HM型, 公, 110路
Z-PACK™ HM A 型底板
Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。
Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。
触点数 110
极性 Male
触点电镀 Gold
额定电流 1.5 A
排数 5
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 110
接触电阻 13.5 mΩ
屏蔽 No
额定电流Max 1.5A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 500 VAC
额定电压 500 V
接触电阻Max 20 mΩ
安装方式 Through Hole
封装 ThroughHole

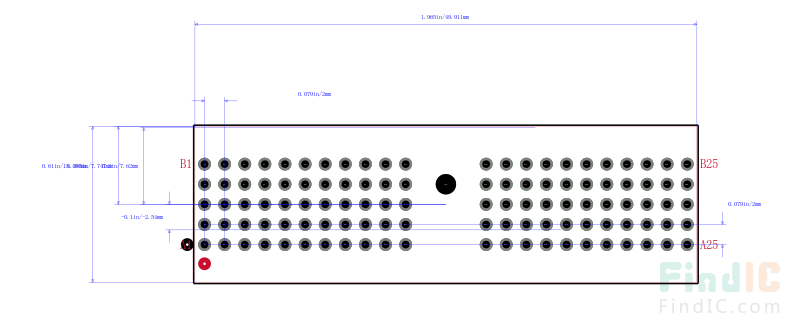

引脚间距 2.00 mm

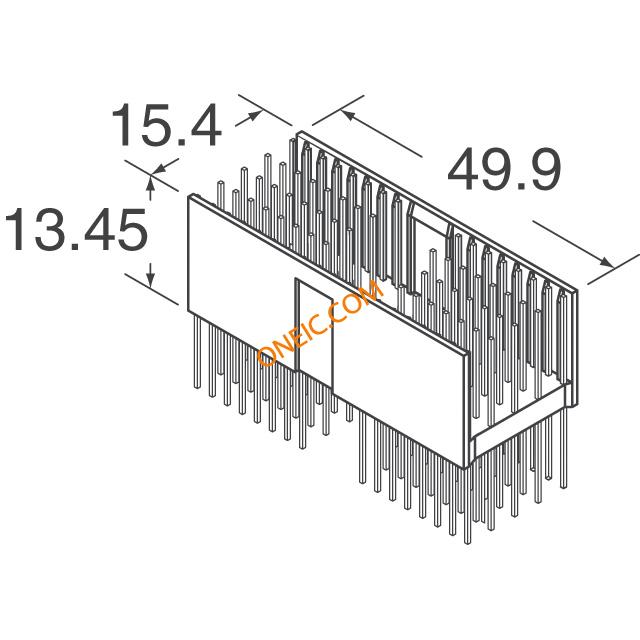

长度 49.9 mm
宽度 15.4 mm
高度 13.45 mm
封装 ThroughHole
引脚间距 2.00 mm
外壳颜色 Gray
颜色 Gray
触点材质 Phosphor Bronze
材质 Polyester
工作温度 -55℃ ~ 125℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Tube
制造应用 Communications & Networking, 计算机和计算机周边, Signal, Computers & Computer Peripherals, 传感与仪器, Sensing & Instrumentation, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
5100143-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
100143-1 泰科 | 功能相似 | 5100143-1和100143-1的区别 |
1-5100143-9 泰科 | 功能相似 | 5100143-1和1-5100143-9的区别 |
1-100143-9 泰科 | 功能相似 | 5100143-1和1-100143-9的区别 |
