AMPLIMITE 0.050 系列 III,屏蔽式 D-Sub 电缆插头连接器AMPLIMITE 0.050 系列屏蔽电缆插头 D-Sub 连接器 III 系列,具有 1.27mm 中心线和标准端接盖。 这些 0.050 系列 III 电缆插头 D-Sub 连接器具有 IDC 端接、黑色热塑性 94V-0 外壳和盖、镀锡镍合金钢外壳、EMI/RFI 屏蔽,已预载 0.00076 mm 镀金双工磷青铜触点。 AMPLIMITE 0.050 系列 III 屏蔽 D-Sub 插头连接器,部件号为 **x-5479111-x**,具有导轨和闩锁。 AMPLIMITE 0.050 系列 III 屏蔽 D-Sub 插头连接器,部件号为 **x-5749621-x**,仅具有闩锁。 关于合适的底壳套件,请参见典型库存号 718-1333 和 718-1339。### 标准SCSI-2、SCSI-3、EIA RS-232、ISO-11569(26 位电缆组件,带弹簧闩锁)、IPI-2、HIPPI 和 IEE 802.3 MII 标准### TE Connectivity AMPLIMITE D - 超微型连接器

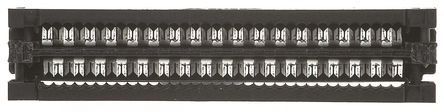

AMPLIMITE .050 系列 III 屏蔽 D - Sub 电缆插头
该 AMPLIMITE .050 系列 III 屏蔽 D - Sub 电缆插头采用紧凑型设计、高密度 D 型接口和 1.27 x 2.54 mm 中心线。这些 AMPLIMITE .050 系列 III d - 超微型采用钢外壳,镀锡镍,可提供极佳的 EMI / RFI 保护。连接器预装有镀金 IDC 引脚触点,提供快速、可靠和经济的端接,用于连接到散线或带状电缆上。这些 AMPLIMITE .050 系列 III 屏蔽式 D - Sub 电缆插头配有标准端接盖。D-sub 连接器的各型号均带有闭锁块,可实现快速和方便的连接和断开。各型号还配有导轨,可提供额外校准和防止连接器移动,从而减少触点损坏。用于这些连接器的底壳套件必须单独订购。这些连接器与圆形护套电缆(分离式或层压式)配套使用 部件号 X-5749111-X 均随附两个导轨和闩锁块
部件号 X-5749621-X 均随附闭锁块
### 特点和优势
紧凑型设计,带 1.27 x 2.54 mm 中心线
极佳的 EMI / RFI 保护
IDC 触点,用于快速、可靠的电线端接
方便连接和断开的闩锁块
用于额外配接对准的导轨
### 产品应用信息
这些 AMPLIMITE .050 系列 III D - 超微型连接器广泛适用于各种输入/输出应用。这些应用包括工业机械、医疗仪器、计算机和外围设备以及文件服务器。
### 标准
SCSI-2、SCSI-3、EIA RS-232、ISO-11569(26 位电缆组件,带弹簧闩锁)、IPI-2、HIPPI 和 IEE 802.3 MII 标准
触点数 68
极性 Male
触点电镀 Tin, Tin over Nickel, Gold
额定电流 1 A
绝缘电阻 1000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 68
拔插次数 500
屏蔽 Yes
额定电流Max 1A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 30 VAC
额定电压 30 V
接触电阻Max 25 mΩ
安装方式 Solder
引脚间距 1.27 mm
长度 51.54 mm
宽度 14.94 mm
高度 14.94 mm
引脚间距 1.27 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tube
制造应用 Signal, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
5749111-6 TE Connectivity 泰科 | 当前型号 | 当前型号 |
10168-6000EC 3M | 功能相似 | 5749111-6和10168-6000EC的区别 |
749111-6 泰科 | 功能相似 | 5749111-6和749111-6的区别 |
10168-6000EL 3M | 功能相似 | 5749111-6和10168-6000EL的区别 |
