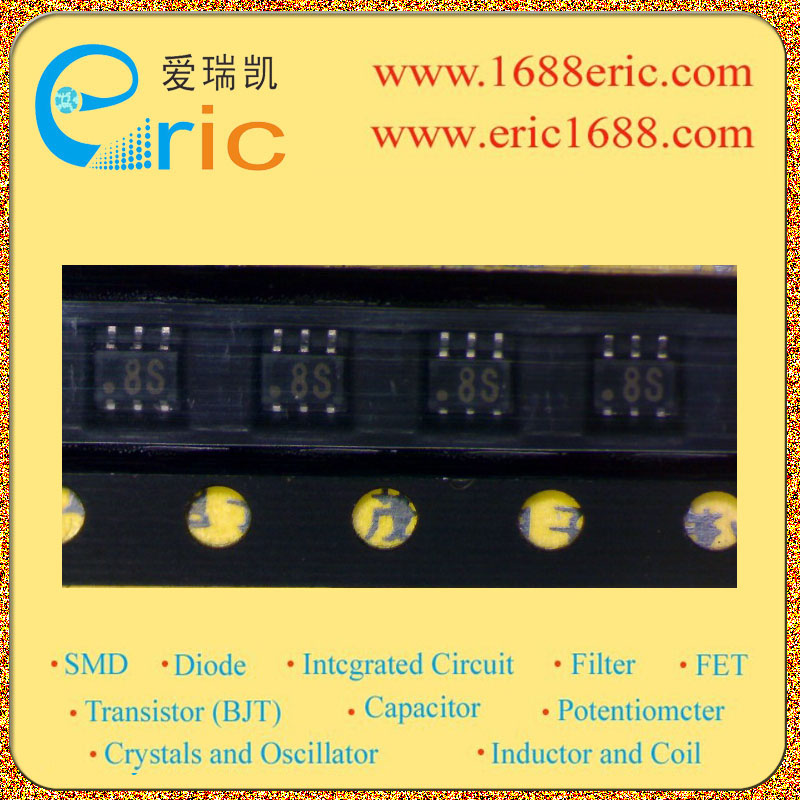

XP04213002HT NPN+NPN复合三极管 50V 0.1A R1=R2=47KΩ HEF=80 SOT-363/SC-88 标记8S 用于开关/数字电路
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | 50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | 50V 集电极连续输出电流IC Collector CurrentIC | 100MA 基极输入电阻R1 Input ResistanceR1 | 47KΩ 基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 47KΩ 基极与基极-发射极输入电阻比R1/R2 Base-Emitter Input Resistance RatioR1/R2 | 1 直流电流增益hFE DC Current GainhFE | 80 截止频率fT Transtion FrequencyfT | 150MHZ 耗散功率Pc Power Dissipation | 150MW 描述与应用 Description & Applications | NPN型硅外延平面类型 开关/数字电路 UNR2213UN2213×2 技术文档PDF下载 | 在线阅读
封装 SOT-363
封装 SOT-363
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO 50V
集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO 50V
集电极连续输出电流IC Collector CurrentIC 100MA
基极输入电阻R1 Input ResistanceR1 47KΩ
基极-发射极输入电阻R2 Base-Emitter ResistanceR2 47KΩ
基极与基极-发射极输入电阻比R1/R2 Base-Emitter Input Resistance RatioR1/R2 1
直流电流增益hFE DC Current GainhFE 80
截止频率fT Transtion FrequencyfT 150MHZ
耗散功率Pc Power Dissipation 150MW
技术文档PDF下载 在线阅读
规格书PDF __
