NCP1027P100G参数规格_中文资料_数据手册PDF

NCP1027P100G概述

NCP101X系列增强型/85~265VAC时输出功率15W/230VAC±15%时输出功率25W

Never worry about losing energy from conversion by using this AC to DC converter from . This AC to DC power converter supports flyback topology. In order to ensure parts aren"t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. This AC to DC power converter has a maximum operating temperature of 150 °C.

NCP1027P100G中文资料参数规格

技术参数

电源电压DC 8.90V max

额定功率 25 W

无卤素状态 Halogen Free

输出接口数 1

输出电压 ≤700 V

击穿电压 700 V

输出功率 15 W

开关频率 100 kHz

占空比 80 %

最大占空比 80 %

工作温度Max 150 ℃

工作温度Min 0 ℃

电源电压Max 8.9 V

电源电压Min 7.9 V

输入电压 7.2V ~ 10V

封装参数

安装方式 Through Hole

引脚数 7

封装 PDIP-8

外形尺寸

高度 3.44 mm

封装 PDIP-8

物理参数

工作温度 0℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

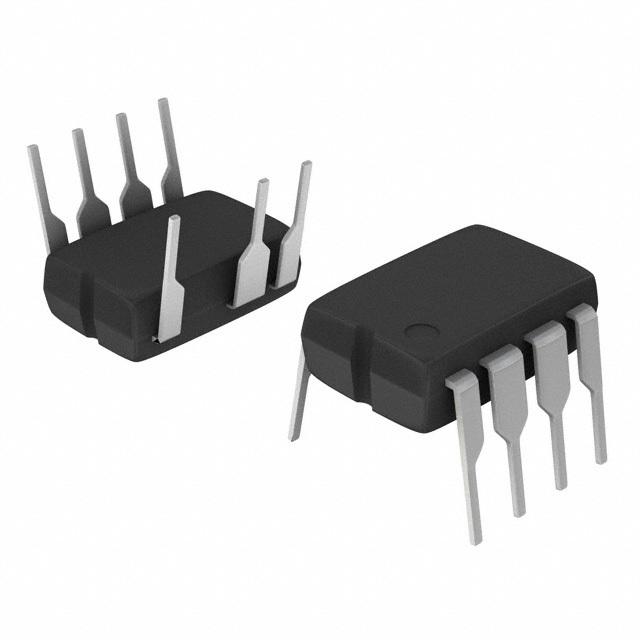

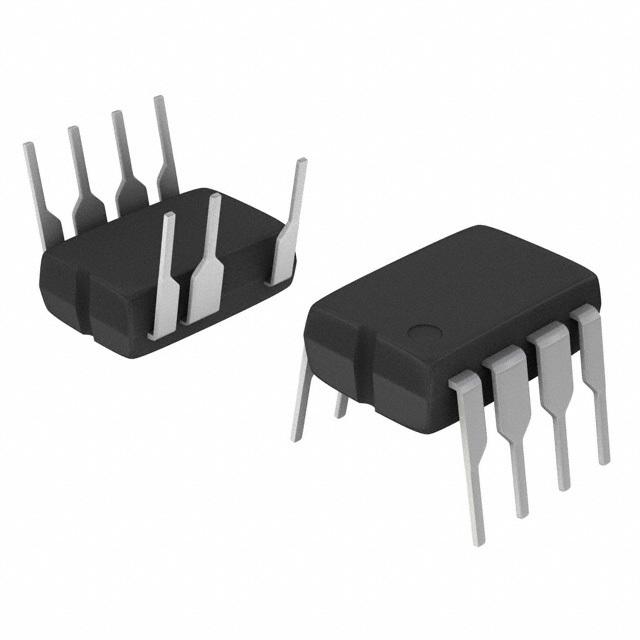

NCP1027P100G引脚图与封装图

在线购买NCP1027P100G

型号： NCP1027P100G

制造商： ON Semiconductor 安森美

描述：NCP101X系列增强型/85~265VAC时输出功率15W/230VAC±15%时输出功率25W

立即咨询

替代型号NCP1027P100G

型号/品牌	代替类型	替代型号对比
NCP1027P100G ON Semiconductor 安森美	当前型号	当前型号
VIPER22ADIP-E 意法半导体	功能相似	NCP1027P100G和VIPER22ADIP-E的区别
FSQ0365RN 安森美	功能相似	NCP1027P100G和FSQ0365RN的区别
NCP1001PG 安森美	功能相似	NCP1027P100G和NCP1001PG的区别
