5747842-6

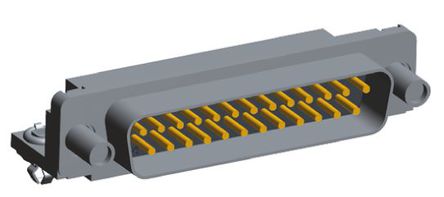

AMP FROM TE CONNECTIVITY  5747842-6  连接器, D sub, 堆叠式, Amplimite HD-20系列, DB, 插头, 25 触点, 钢主体, 通孔安装

AMPLIMITE D-Sub ，HD-20 318 印刷电路板安装系列，带螺钉锁

AMPLIMITE HD-20 318 安装 D-Sub 插头和插座连接器，带固定母螺钉锁。 这些印刷电路板安装 D-Sub 连接器具有 8.08 的体积，带直角接线柱、镀锡钢前端外壳，94V-0 热塑性外壳和镀锡黄铜眼孔。 AMPLIMITE HD-20 318 安装 D-sub 插座连接器预装了 20 DF 规格的由磷青铜制成的粘贴型插座触点，并且插头连接器预装了 20 DF 规格的由黄铜制成的粘贴型引脚触点。 插座和引脚触点的尾端均有锡，整个触点底镀镍，且两个选件的配接端均为金双工镀金（有关详细信息，请参见数据表）。 这些 AMPLIMITE HD-20 318 板安装 D-sub 连接器还可配备或不配备镀锡铜合金板锁（有关详细信息，请参见数据表）。

镀锡钢壳

黑色热塑性 94V-0 外壳

镀锡黄铜眼孔

镀锌母连接器螺钉锁

镀锡铜合金板锁

8.08mm 印迹

### 注

带板锁连接器的 PC 板建议厚度为 1.58 mm，所有其它连接器的最大厚度为 2.36 mm。

关于闩锁块，请参见典型库存号 450-9371

关于锁定柱，请参见典型库存号 450-9365

### AMPLIMITE D - 超微型连接器
