5747842-4

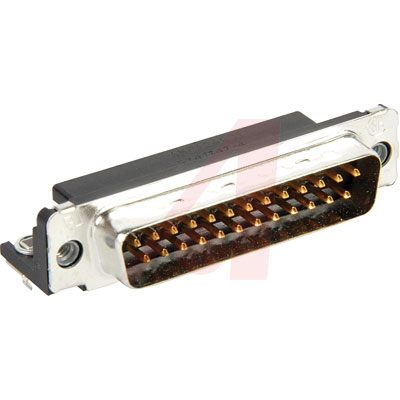

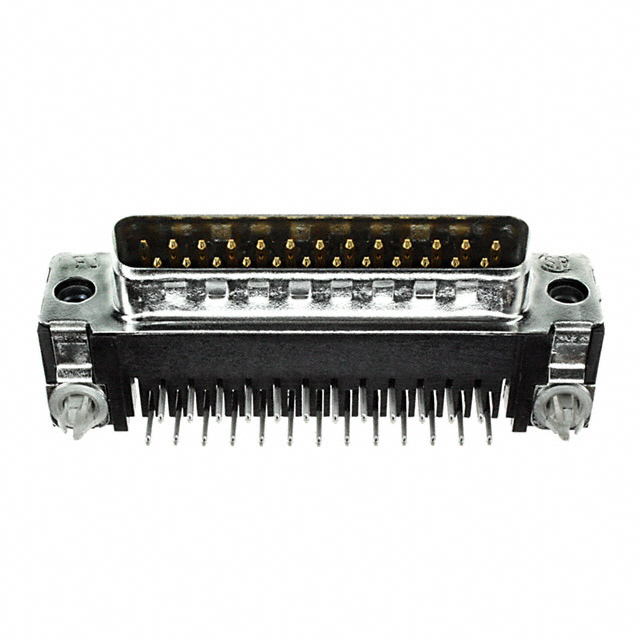

AMP FROM TE CONNECTIVITY  5747842-4  连接器, D sub, 堆叠式, Amplimite HD-20系列, DB, 插头, 25 触点, 金属主体, 焊接

AMPLIMITE D-Sub ，HD-20 318 印刷电路板安装系列，带螺套

AMPLIMITE HD-20 318 安装 D-Sub 插头和插座连接器，带锌螺纹插件。 这些印刷电路板安装 D-Sub 连接器具有 8.08 的体积，带直角接线柱、镀锡钢前端外壳，94V-0 热塑性外壳和镀锡黄铜眼孔。 AMPLIMITE HD-20 318 安装 D-Sub 插座连接器预装了 20 DF 规格、由磷青铜制成的粘贴型插座触点，插头连接器预装了 20 DF 规格、由黄铜制成的粘贴型引脚触点。 插座和引脚触点的尾端均有锡，整个触点底镀了镍，且两个选件的配接端均为金双工镀金（有关详细信息，请参见表格）。 这些 AMPLIMITE HD-20 318 板上安装 D-Sub 连接器还提供配备或不配备镀锡铜合金板锁的型号（有关详细信息，请参见表格）。

镀锡钢壳

黑色热塑性 94V-0 外壳

镀锡黄铜眼孔

无色镀铬锌螺纹插件或螺钉锁

镀锡铜合金板锁

8.08mm 印迹

### 注

带板锁连接器的 PC 板建议厚度为 1.58 mm，所有其它连接器的最大厚度为 2.36 mm。

关于闩锁块，请参见典型库存号 450-9371

关于锁定柱，请参见典型库存号 450-9365
