5747236-4

AMPLIMITE D-Sub 连接器，HD-20 318 印刷电路板安装系列，带螺套AMPLIMITE HD-20 318 安装 D-Sub 插头和插座连接器，带锌螺纹插件。 这些印刷电路板安装 D-Sub 连接器具有 8.08 的体积，带直角接线柱、镀锡钢前端外壳，94V-0 热塑性外壳和镀锡黄铜眼孔。 AMPLIMITE HD-20 318 安装 D-Sub 插座连接器预装了 20 DF 规格、由磷青铜制成的粘贴型插座触点，插头连接器预装了 20 DF 规格、由黄铜制成的粘贴型引脚触点。 插座和引脚触点的尾端均有锡，整个触点底镀了镍，且两个选件的配接端均为金双工镀金（有关详细信息，请参见表格）。 这些 AMPLIMITE HD-20 318 板上安装 D-Sub 连接器还提供配备或不配备镀锡铜合金板锁的型号（有关详细信息，请参见表格）。镀锡钢壳 黑色热塑性 94V-0 外壳 镀锡黄铜眼孔 无色镀铬锌螺纹插件或螺钉锁 镀锡铜合金板锁 8.08mm 印迹 材料（前壳） | 镀锡钢 ---|--- 材料（外壳） | 黑色玻璃填充聚酯 易燃性 | UL 94V-0 触点端接法 | 焊接 额定电流 | 最大 6A 绝缘电阻 | 5000MΩ 介电强度 | 最小 1kV交流 额定温度 | -55°C → +105°C **补充数据** --- **RS 库存号** | **制造商部件号** | **板锁** | **触点镀层** 446-5114 | 5747840-4 | 带 | 0.76μm 金 798-1076 | 5747841-3 | 带 | 镀金 446-5120 | 5747841-4 | 带 | 0.76μm 金 795-2248 | 5747842-3 | 带 | 镀金 446-5142 | 5747842-4 | 带 | 0.76μm 金 446-5164 | 5747844-4 | 带 | 0.76μm 金 446-5170 | 5747845-4 | 带 | 0.76μm 金 446-5186 | 5747846-4 | 带 | 0.76μm 金 446-5192 | 5747847-4 | 带 | 0.76μm 金 739-0739 | 5788794-1 | 带 | 0.76μm 金 739-0748 | 5747252-4 | 无 | 0.76μm 金 798-1082 | 5745783-3 | 无 | 镀金 739-0798 | 5745783-4 | 无 | 0.76μm 金 739-0808 | 747844-4 | 带 | 0.76μm 金 718-3717 | 5745781-4 | 无 | 0.76μm 金 718-3641 | 5747238-4 | 无 | 0.76μm 金 718-3610 | 5747846-3 | 带 | 镀金 718-3449 | 5788792-1 | 带 | 0.76μm 金 718-3402 | 5788796-1 | 带 | 0.76μm 金 718-3430 | 5747840-3 | 带 | 镀金 718-3682 | 5747845-3 | 带 | 镀金 798-1079 | 5747250-6 | 无 | 镀金 718-3698 | 5747250-4 | 无 | 0.76μm 金 756-1060 | 5747236-4 | 无 | 0.76μm 金 756-1085 | 5788798-1 | 带 | 0.76μm 金 756-1088 | 5745782-4 | 无 | 0.76μm 金 823-6890 | 5788792-2 | 带 | 镀金   |   |   |     |   |   |     |   |   |     |   |   |   782-9684 | 5745781-3 | 无 | 镀金 782-9662 | 5745784-4 | 无 | 0.76μm 金 ### 注带板锁连接器的 PC 板建议厚度为 1.58 mm，所有其它连接器的最大厚度为 2.36 mm。 关于闩锁块，请参见典型库存号 450-9371 关于锁定柱，请参见典型库存号 450-9365### TE Connectivity AMPLIMITE D - 超微型连接器

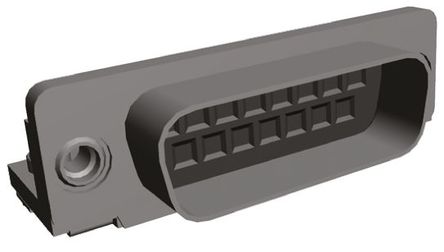

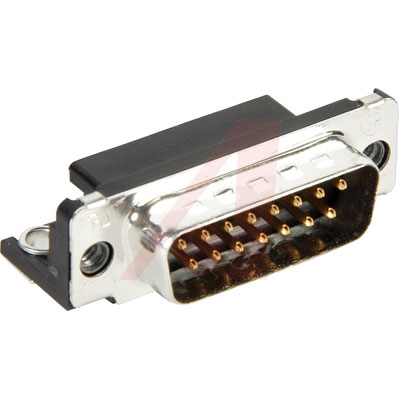

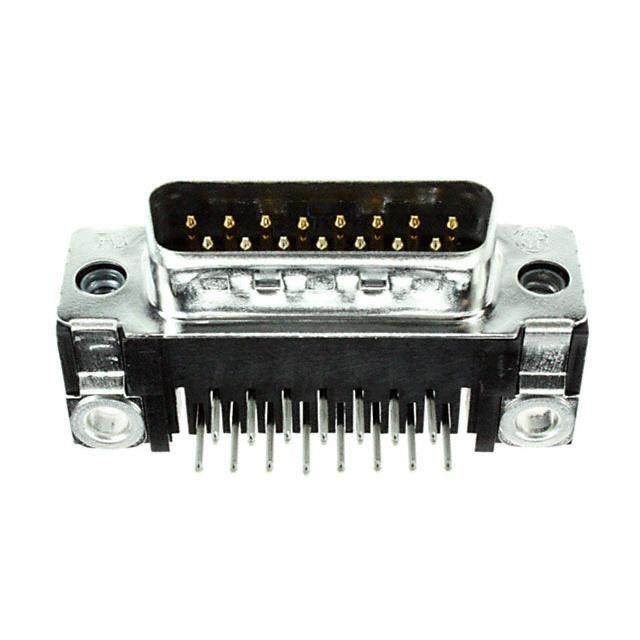

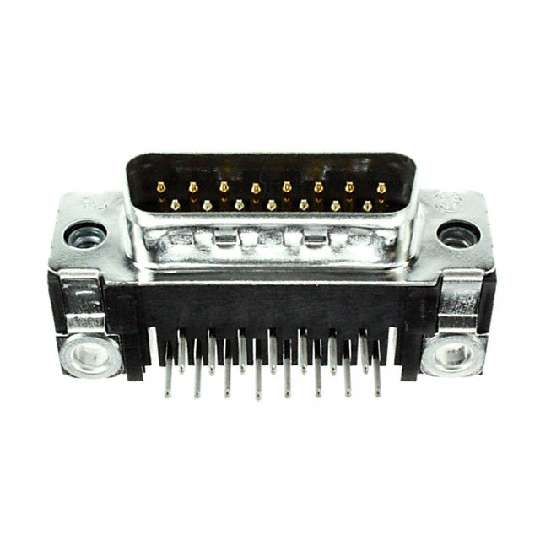

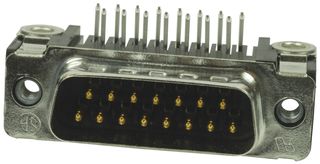

AMPLIMITE D-Sub ，HD-20 318 印刷电路板安装系列，带螺套

AMPLIMITE HD-20 318 安装 D-Sub 插头和插座连接器，带锌螺纹插件。 这些印刷电路板安装 D-Sub 连接器具有 8.08 的体积，带直角接线柱、镀锡钢前端外壳，94V-0 热塑性外壳和镀锡黄铜眼孔。 AMPLIMITE HD-20 318 安装 D-Sub 插座连接器预装了 20 DF 规格、由磷青铜制成的粘贴型插座触点，插头连接器预装了 20 DF 规格、由黄铜制成的粘贴型引脚触点。 插座和引脚触点的尾端均有锡，整个触点底镀了镍，且两个选件的配接端均为金双工镀金（有关详细信息，请参见表格）。 这些 AMPLIMITE HD-20 318 板上安装 D-Sub 连接器还提供配备或不配备镀锡铜合金板锁的型号（有关详细信息，请参见表格）。

镀锡钢壳

黑色热塑性 94V-0 外壳

镀锡黄铜眼孔

无色镀铬锌螺纹插件或螺钉锁

镀锡铜合金板锁

8.08mm 印迹

**补充数据**

---

**RS 库存号** | **制造商部件号** | **板锁** | **触点镀层**

446-5114 | 5747840-4 | 带 | 0.76μm 金

798-1076 | 5747841-3 | 带 | 镀金

446-5120 | 5747841-4 | 带 | 0.76μm 金

795-2248 | 5747842-3 | 带 | 镀金

446-5142 | 5747842-4 | 带 | 0.76μm 金

446-5164 | 5747844-4 | 带 | 0.76μm 金

446-5170 | 5747845-4 | 带 | 0.76μm 金

446-5186 | 5747846-4 | 带 | 0.76μm 金

446-5192 | 5747847-4 | 带 | 0.76μm 金

739-0739 | 5788794-1 | 带 | 0.76μm 金

739-0748 | 5747252-4 | 无 | 0.76μm 金

798-1082 | 5745783-3 | 无 | 镀金

739-0798 | 5745783-4 | 无 | 0.76μm 金

739-0808 | 747844-4 | 带 | 0.76μm 金

718-3717 | 5745781-4 | 无 | 0.76μm 金

718-3641 | 5747238-4 | 无 | 0.76μm 金

718-3610 | 5747846-3 | 带 | 镀金

718-3449 | 5788792-1 | 带 | 0.76μm 金

718-3402 | 5788796-1 | 带 | 0.76μm 金

718-3430 | 5747840-3 | 带 | 镀金

718-3682 | 5747845-3 | 带 | 镀金

798-1079 | 5747250-6 | 无 | 镀金

718-3698 | 5747250-4 | 无 | 0.76μm 金

756-1060 | | 无 | 0.76μm 金

756-1085 | 5788798-1 | 带 | 0.76μm 金

756-1088 | 5745782-4 | 无 | 0.76μm 金

823-6890 | 5788792-2 | 带 | 镀金

  |   |   |

  |   |   |

  |   |   |

  |   |   |

782-9684 | 5745781-3 | 无 | 镀金

782-9662 | 5745784-4 | 无 | 0.76μm 金

材料（前壳） | 镀锡钢

---|---

材料（外壳） | 黑色玻璃填充聚酯

易燃性 | UL 94V-0

触点端接法 | 焊接

额定电流 | 最大 6A

绝缘电阻 | 5000MΩ

介电强度 | 最小 1kV交流

额定温度 | -55°C → +105°C

### 注

带板锁连接器的 PC 板建议厚度为 1.58 mm，所有其它连接器的最大厚度为 2.36 mm。

关于闩锁块，请参见典型库存号 450-9371

关于锁定柱，请参见典型库存号 450-9365
