5745783-6

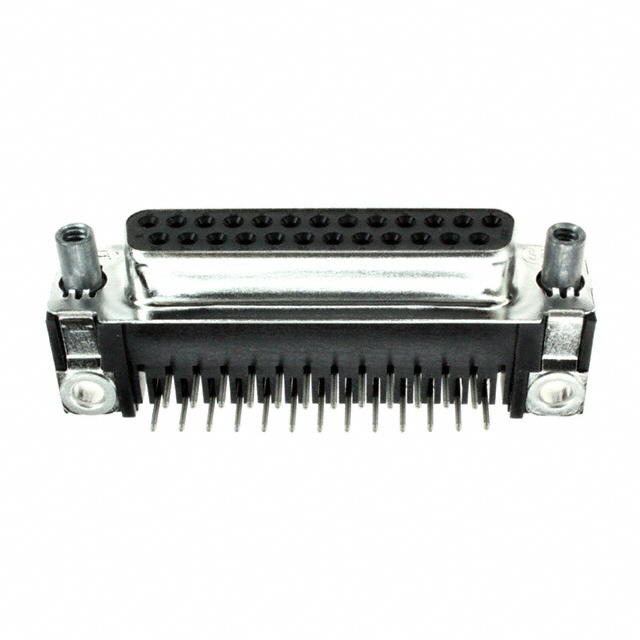

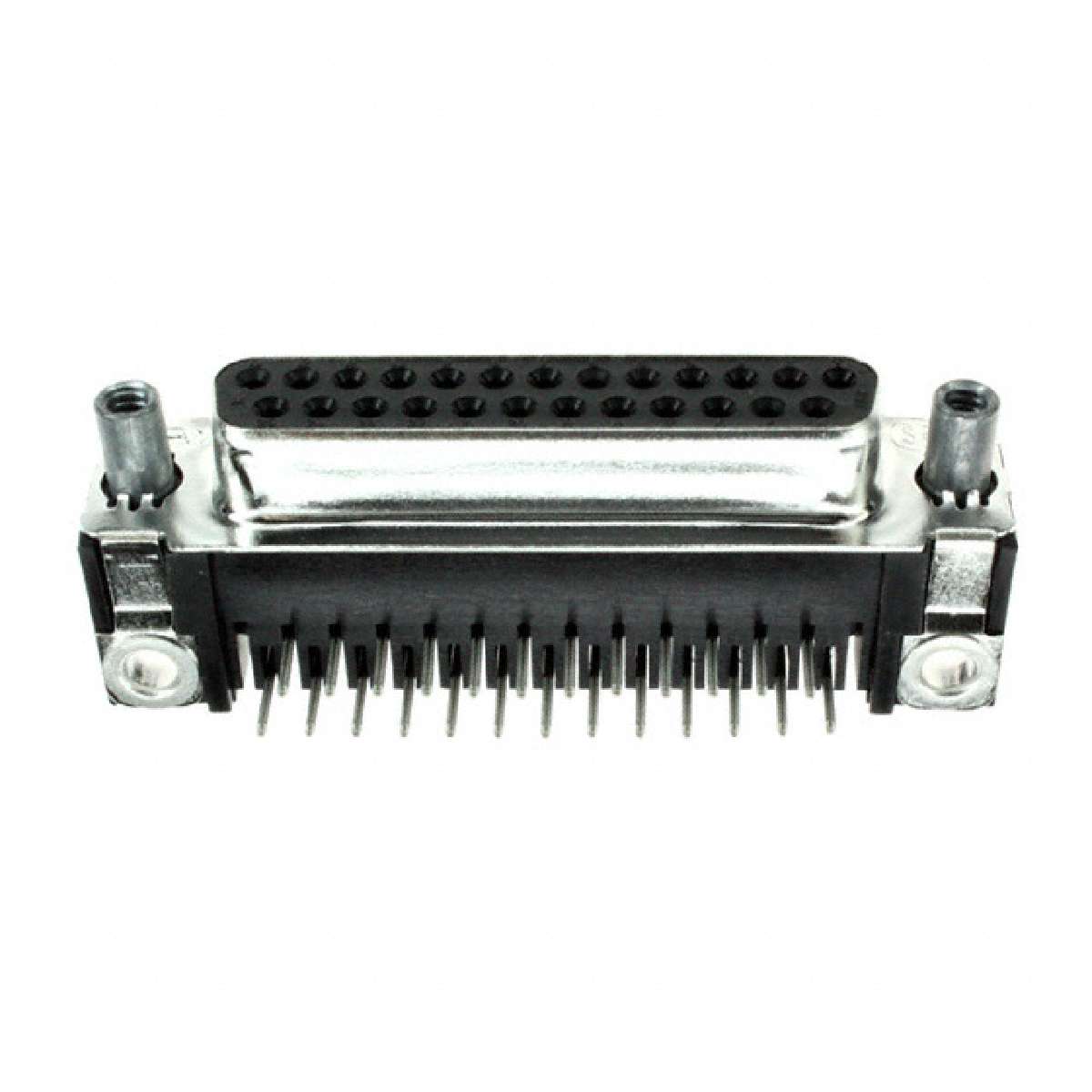

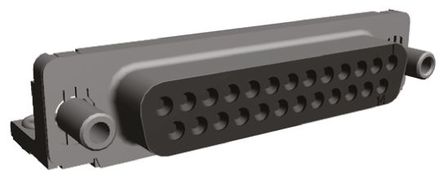

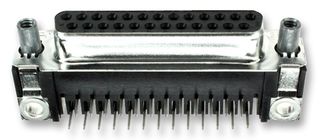

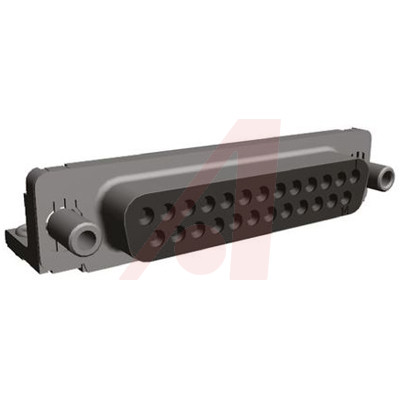

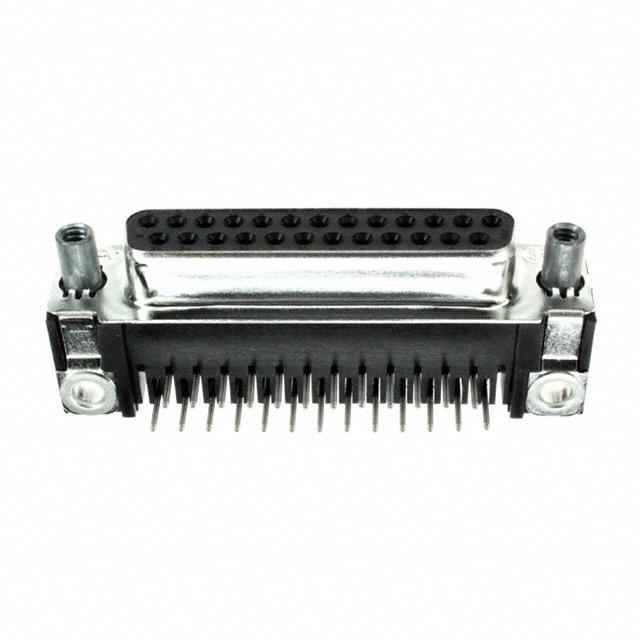

HD20 系列 25 位置 直角 插座 板安装 D-Sub

AMPLIMITE D-Sub ，HD-20 318 印刷电路板安装系列，带螺钉锁

AMPLIMITE HD-20 318 安装 D-Sub 插头和插座连接器，带固定母螺钉锁。 这些印刷电路板安装 D-Sub 连接器具有 8.08 的体积，带直角接线柱、镀锡钢前端外壳，94V-0 热塑性外壳和镀锡黄铜眼孔。 AMPLIMITE HD-20 318 安装 D-sub 插座连接器预装了 20 DF 规格的由磷青铜制成的粘贴型插座触点，并且插头连接器预装了 20 DF 规格的由黄铜制成的粘贴型引脚触点。 插座和引脚触点的尾端均有锡，整个触点底镀镍，且两个选件的配接端均为金双工镀金（有关详细信息，请参见数据表）。 这些 AMPLIMITE HD-20 318 板安装 D-sub 连接器还可配备或不配备镀锡铜合金板锁（有关详细信息，请参见数据表）。

镀锡钢壳

黑色热塑性 94V-0 外壳

镀锡黄铜眼孔

镀锌母连接器螺钉锁

镀锡铜合金板锁

8.08mm 印迹

技术规格

---

**RS 库存号** | **制造商部件号** | **板锁** | **触点镀层**

446-5209 | 5747840-6 | 带 | 0.76μm 金

446-5215 | 5747841-6 | 带 | 0.76μm 金

446-5221 | 5747842-6 | 带 | 0.76μm 金

446-5237 | 5747843-6 | 带 | 0.76μm 金

446-5243 | 5747844-6 | 带 | 0.76μm 金

446-5259 | 5747845-6 | 带 | 0.76μm 金

446-5265 | 5747846-6 | 带 | 0.76μm 金

446-5271 | 5747847-6 | 带 | 0.76μm 金

718-3436 | 5745781-6 | 无 | 0.76μm 金

718-3626 | | 无 | 0.76μm 金

718-3708 | 5747845-5 | 带 | 镀金

739-0745 | 5747840-5 | 带 | 镀金

739-0791 | 747846-6 | 带 | 0.76μm 金

739-0802 | 5747844-5 | 带 | 镀金

782-6082 | 5747846-5 | 带 | 镀金

782-6082 | 5747846-5 | 带 | 镀金

782-6067 | 5788795-1 | 带 | 0.76μm 金

795-2208 | 5788797-1 | 带 | 0.76μm 金

782-6098 | 747844-6 | 带 | 0.76μm 金

782-6086 | 747846-4 | 带 | 0.76μm 金

798-1091 | 5745783-5 | 无 | 镀金

798-1072 | 5747250-6 | 带 | 0.76μm 金

798-1060 | 5747236-6 | 无 | 0.76μm 金

798-1088 | 5745782-6 | 无 | 0.76μm 金

798-1094 | 5745784-6 | 无 | 0.76μm 金

823-6894 | 5788793-1 | 带 | 0.76μm 金

823-6904 | 5788796-2 | 带 | 镀金

823-6907 | 5788801-1 | 带 | 0.76μm 金

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   |

  |   |   | S

材料（前壳） | 镀锡钢

---|---

材料（外壳） | 黑色玻璃填充聚酯

易燃性 | UL 94V-0

触点端接法 | 焊接

额定电流 | 最大 6A

绝缘电阻 | 5000MΩ

介电强度 | 最小 1kV交流

额定温度 | -55°C → +105°C

### 注

带板锁连接器的 PC 板建议厚度为 1.58 mm，所有其它连接器的最大厚度为 2.36 mm。

关于闩锁块，请参见典型库存号 450-9371

关于锁定柱，请参见典型库存号 450-9365
