5747843-4概述

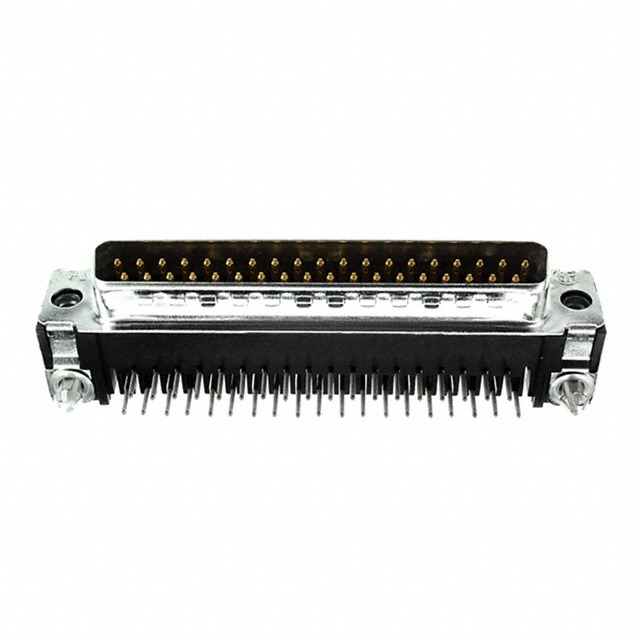

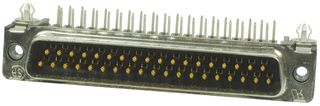

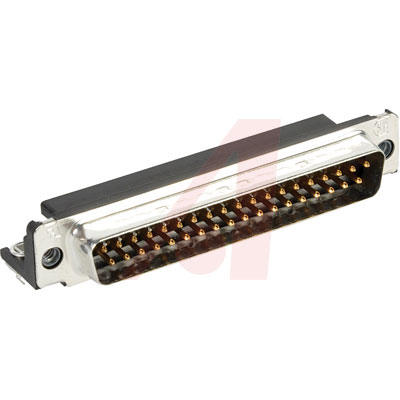

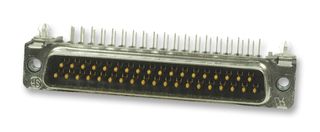

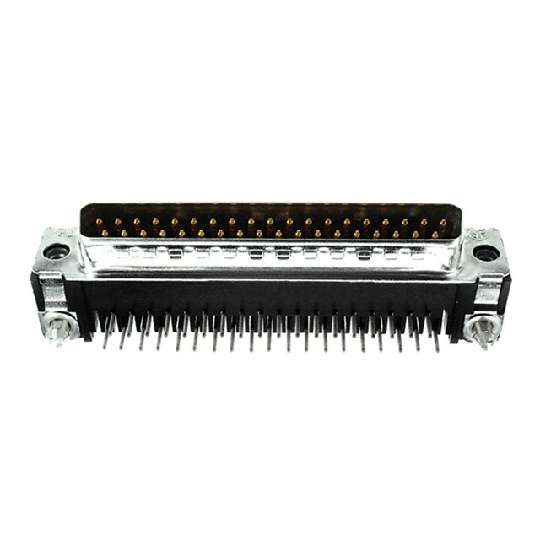

AMP FROM TE CONNECTIVITY  5747843-4  连接器, D sub, 堆叠式, Amplimite HD-20系列, DC, 插头, 37 触点, 钢主体, 焊接

The is a 37-position 2-row right-angle posted PCB D-sub Connector with gold-plated phosphor bronze contacts and UL94V-0 rated thermoplastic housing. The Amplimite HD-20 series receptacle supports through-hole PCB mounting style and threaded insert, 4-40 UNC mating connector lock. This stacked PCB connector is members of the complete line of Amplimite D-sub connector family which has been accepted by the electronic industry for their rugged design and ease of application. Stacked connectors add the advantage of reducing overall board real estate normally consumed by individual PCB connectors.

.
Front metal-shells for EMI/RFI shielding
.
Hybrid styles provide maximum selectivity and permit mixing of signal speeds
5747843-4中文资料参数规格
技术参数

触点数 37

极性 Male

触点电镀 Gold, Tin, Tin over Nickel

额定电流 6 A

绝缘电阻 5000 MΩ

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 37

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 125 V

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.77 mm

外形尺寸

长度 69.32 mm

宽度 18.8 mm

高度 12.55 mm

引脚间距 2.77 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Tray

制造应用 Signal, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

5747843-4引脚图与封装图

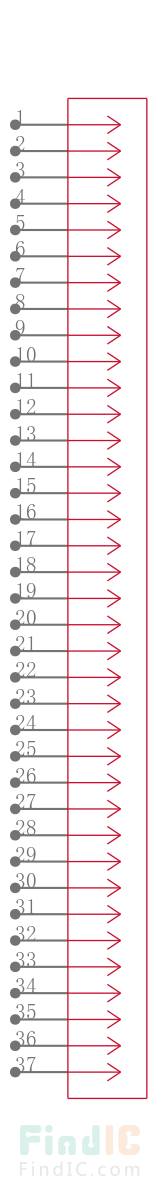

5747843-4引脚图

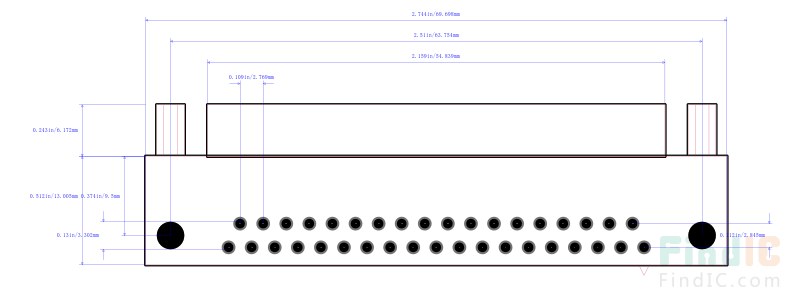

5747843-4封装图

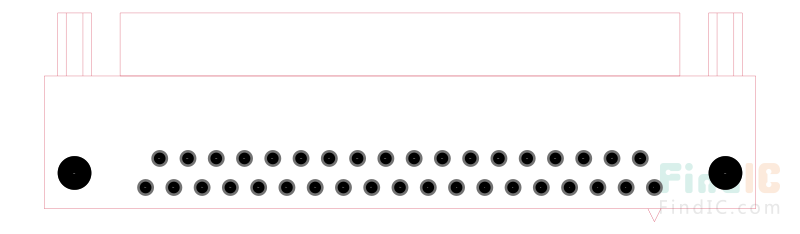

5747843-4封装焊盘图
