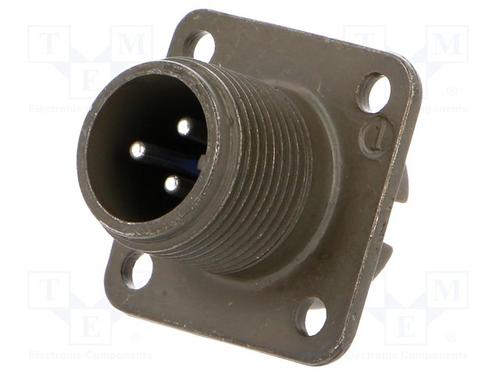

97-3102A-10SL-3P图片1

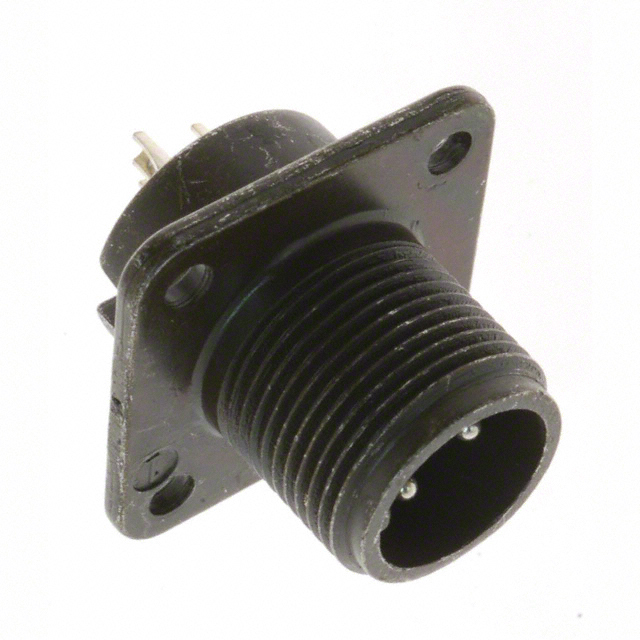

97-3102A-10SL-3P图片2
97-3102A-10SL-3P图片3
97-3102A-10SL-3P图片4
97-3102A-10SL-3P图片5
97-3102A-10SL-3P图片6
97-3102A-10SL-3P图片7
97-3102A-10SL-3P图片8
97-3102A-10SL-3P图片9
97-3102A-10SL-3P图片10
97-3102A-10SL-3P图片11
97-3102A-10SL-3P图片12
97-3102A-10SL-3P图片13
97-3102A-10SL-3P图片14
97-3102A-10SL-3P概述

AMPHENOL  97-3102A-10SL-3P  圆形连接器, 97 Series, MIL-DTL-5015 Series Equivalent, 盒式安装插座, 3 触点, 焊接引脚, 螺纹, 10SL-3

是一款3触芯圆形, 镀银铜插针触芯, 实心后壳, 10SL-3嵌芯.97系列盒式插座由高级铝合金制成, 橄榄褐色铬酸盐镀镉表面处理.焊接式触芯的嵌芯为邻苯二甲酸二烯丙酯.耦合环由实心铝棒材加工而成, 具有高抗拉强度.可连接所有类型的MS插座.前部外壳带有极化键槽.后部外壳带螺纹, 用于标准MS/AN接头.

.
Medium to heavy weight cylindrical
.
Durable and field-proven design
.
Single key/keyway polarization
.
Threaded coupling, hard dielectric inserts
.
Non-rotating contacts
.
Sturdy, simple to assemble
97-3102A-10SL-3P中文资料参数规格
技术参数

触点数 3

极性 Male

线规 16.0 AWG

触点电镀 Silver

额定电压DC 700 V

额定电压AC 700 V

额定电流 13 A

针脚数 3

拔插次数 500

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 500VAC, 700VDC

封装参数

安装方式 Panel, Solder

引脚数 3

封装 Metal

外形尺寸

长度 24.2 mm

高度 25.4 mm

封装 Metal

物理参数

外壳颜色 Olive Drab

颜色 Olive

触点材质 Brass, Copper Alloy

材质 Aluminum Alloy

绝缘材质 Plastic

工作温度 -55℃ ~ 125℃

外壳材质 Aluminum

其他

产品生命周期 Not Recommended for New Design

包装方式 Bulk

制造应用 医用, 传感与仪器, 机器人, Sensing & Instrumentation, 汽车级,工业级, 自动化与过程控制, Aerospace, Defence, Military, Commercial, 商业, Automation & Process Control, Medical, 国防, 车用, 军用与航空, Maintenance & Repair, 国防, 军用与航空, Automotive, Robotics, 维护与修理

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 Contains SVHC

军工级 Yes

REACH SVHC版本 2015/06/15

数据手册

在线购买97-3102A-10SL-3P
型号: 97-3102A-10SL-3P
制造商: Amphenol 安费诺
描述:AMPHENOL  97-3102A-10SL-3P  圆形连接器, 97 Series, MIL-DTL-5015 Series Equivalent, 盒式安装插座, 3 触点, 焊接引脚, 螺纹, 10SL-3
替代型号97-3102A-10SL-3P
型号/品牌 代替类型 替代型号对比

97-3102A-10SL-3P

Amphenol 安费诺

当前型号

当前型号

97-3102A-10SL-3P946

安费诺

完全替代

97-3102A-10SL-3P和97-3102A-10SL-3P946的区别

MS3102A10SL-3P

安费诺

类似代替

97-3102A-10SL-3P和MS3102A10SL-3P的区别

CA02L10SL-3PBA176

ITT电子

类似代替

97-3102A-10SL-3P和CA02L10SL-3PBA176的区别
