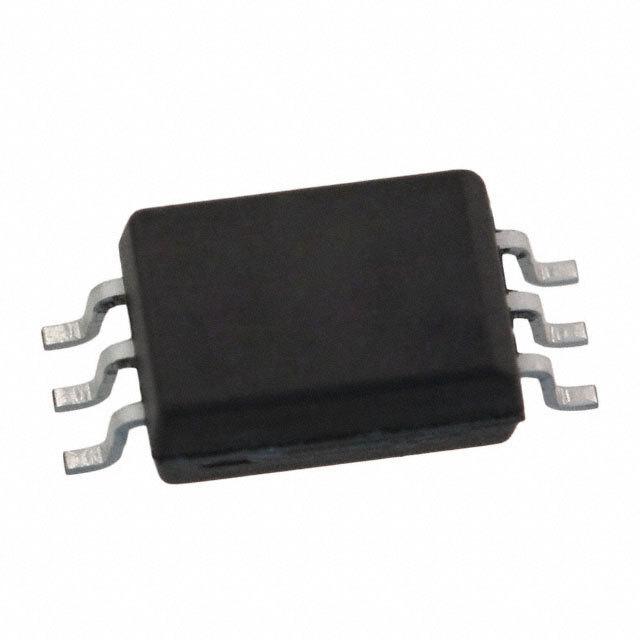

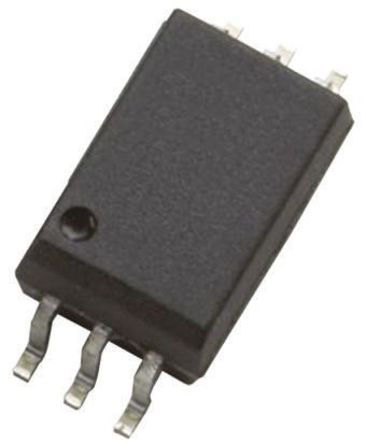

BROADCOM LIMITED ACPL-W480-000E 光电耦合器, 栅极驱动器接口
光耦合器，智能电源模块 IPM 接口，Avago Technologies
用于 IPM（智能电源模块）接口的 Avago Technologies 光耦合器具有短传播延迟、快速 IGBT 切换、高共模瞬态抑制和宽工作温度范围。
Avago Technologies R2Coupler™ 隔离产品提供重要汽车和高温应用所需的强化绝缘和可靠性。
### 光耦合器，Avago Technologies
得捷:
OPTOISO 5KV PUSH PULL 6SO
欧时:
Broadcom 光耦 ACPL-W480 系列 ACPL-W480-000E
贸泽:
高速光耦合器 5MBd 3750Vrms
e络盟:
光电耦合器, Gate Drive Output, 1通道, SOIC, 6 引脚, 5 kV, ACPL Series
安富利:
Optocoupler Logic-Out Totem-Pole DC-IN 1-CH 6-Pin SO Stretched Tube
上升/下降时间 16ns, 20ns
输出电压 25.0 V
输出电流 25 mA
通道数 1
针脚数 6
正向电压 1.7 V
输入电流 10.0 mA
耗散功率 210 mW
上升时间 0.016 µs
隔离电压 5 kV
正向电流 10 mA
输入电流Min 10 mA
正向电压Max 1.7 V
正向电流Max 10 mA
下降时间 0.02 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 210 mW
电源电压 4.5V ~ 20V
安装方式 Surface Mount
引脚数 6
封装 SOIC-6
高度 3.18 mm
封装 SOIC-6
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Each
制造应用 General Digital Isolation, IPM Interface Isolation, AC and Brushless DC Motor Drives, Industrial Inverters, Isolated IGBT/MOSFET Gate Drive
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ACPL-W480-000E Broadcom 博通 | 当前型号 | 当前型号 |
ACPL-W480-500E 博通 | 类似代替 | ACPL-W480-000E和ACPL-W480-500E的区别 |
