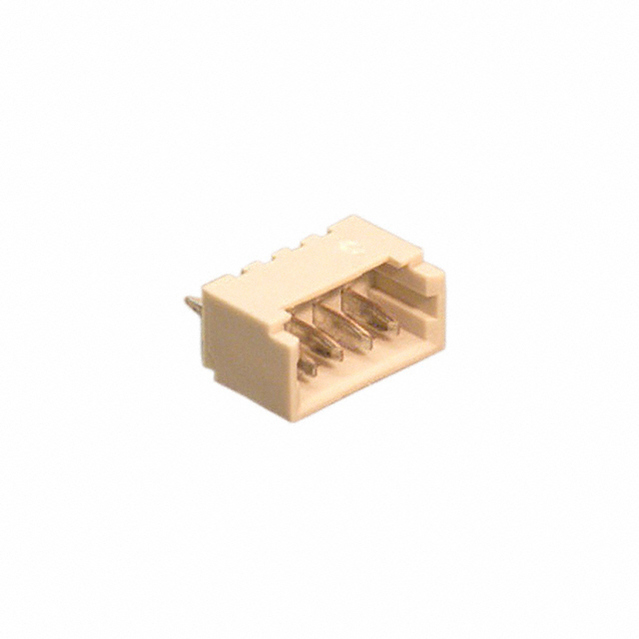

直通板/90° PCB 插头一系列 Molex PicoBlade 53048 系列通孔管座。 ### 1.25mm 线到板 - Molex PicoBlade™最大工作电压 | 125V a.c. ---|--- 最大电流 | 1A(0.8A 于 32a.w.g.) 触点材料 | 镀锡磷青铜 绝缘材料 | 尼龙或者聚酯 | UL94V-O 等级 绝缘电阻 | 最小 1000MΩ 触点电阻 | 最大 20mΩ 额定温度 | -40° 到 +85°C 建议印刷电路板孔直径 | 0.5mm
1.25 mm PicoBlade 印刷电路板和 SMT 管座 - 53047、53048、53261 和 53398 系列
PicoBlade 印刷电路板通孔和 SMT 安装管座连接器采用紧凑型设计,节距为 1.25 mm。这些 PicoBlade 管座构成了线对板互连系统的一部分,与 2.00 mm 线对板系统相比,可节省高达 45% 的印刷电路板空间。PicoBlade 连接器系统还能够提供与类似的 2.00 mm 节距连接器系统相同的 1A 电流。这些 PicoBlade 管座的外壳具有锁定窗口,可与压接外壳中的两个锁定斜面接合以产生摩擦锁定机制。此摩擦锁定可提供牢固的配接,防止由于处理不当或振动造成意外拔出。SMT PicoBlade 管座具有焊片,可确保在印刷电路板上牢固固定,且可用作应力消除装置,用于 SMT 焊接尾线。此功能还有助于防止焊接点由于处理不当而出现破裂。这些 1.25 mm PicoBlade 印刷电路板和 SMT 管座提供垂直和直角安装配置。
### 特点和优势
1 A 电流容量,采用紧凑型 1.25 mm 节距设计
与 2.00 mm 节距相比,可节省高达 45% 的印刷电路板空间
摩擦锁定机制,可确保牢固的配接连接
焊片,用于牢固固定印刷电路板(SMT 型号)
### 产品应用信息
PicoBlade 1.25 mm 互连系统设计用于高密度线束应用。典型应用包括汽车警报系统和汽车音响、DVD 播放器、工业过程控制以及医疗病人监护仪。
触点数 4
极性 Male
触点电镀 Tin
额定电压DC 125 V
额定电压AC 125 V
额定电流 1 A
绝缘电阻 100 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 4
易燃性等级 UL 94 V-0
针脚数 4
额定电压 125 VAC
安装方式 Through Hole
封装 0410
引脚间距 1.25 mm
长度 6.75 mm
宽度 3.2 mm
高度 4.2 mm
封装 0410
引脚间距 1.25 mm
接插高度 5.20 mm
外壳颜色 White
颜色 Natural
触点材质 Phosphor Bronze
工作温度 -40℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Tray
制造应用 信令
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
53047-0410 Molex 莫仕 | 当前型号 | 当前型号 |
DF13-4P-1.25DSA 广濑 | 功能相似 | 53047-0410和DF13-4P-1.25DSA的区别 |
